ایپل کے نئے 140W GaN فاسٹ چارجر کا خاتمہ

ایپل کا نیا 140W فاسٹ چارجر بالکل نئے ماڈل A3607 کے ساتھ آتا ہے۔ ایپل کی طرف سے اگلی نسل کے آلات کے لیے ڈیزائن کیے گئے بالکل نئے چارجنگ لوازمات کے طور پر، A3607 کی نمائش نے ایپل کے آنے والے آلات کے چارجنگ سلوشنز پر صنعت کی وسیع توجہ کو جنم دیا ہے۔

اس کی ظاہری شکل، سائز اور پیرامیٹرز بنیادی طور پر پچھلے ماڈل کی طرح ہی ہیں، کیا اس کے اندرونی فن تعمیر کو ایڈجسٹ کیا گیا ہے؟ کیا بنیادی اجزاء کو اپ گریڈ کیا گیا ہے؟ ان سوالات کے ساتھ، ChargerLAB نے فوری طور پر نئے Apple 140W فاسٹ چارجر A3607 کا تفصیلی جائزہ لیا، اور اب اس کی اصل اندرونی ساخت کو ظاہر کرے گا۔

Apple 140W فاسٹ چارجر کی ظاہری شکل

پیکیجنگ میں ایک کلاسک مرصع ڈیزائن ہے، جس میں ایپل کا لوگو، پروڈکٹ کا نام اور سامنے کی طرف پرنٹ کیا گیا ہے۔

ایک پروڈکٹ پیرامیٹر اسٹیکر سائیڈ سے منسلک ہے۔

اسٹیکر پر پیرامیٹرز کا کلوز اپ بعد میں پروڈکٹ فزیکل ڈسپلے سیکشن میں متعارف کرایا جائے گا۔

چارجر USB‑C آلات کے ساتھ مطابقت رکھتا ہے، اور باضابطہ طور پر MagSafe 3 پورٹ سے لیس 16 انچ MacBook Pro کے ساتھ استعمال کے لیے تجویز کیا جاتا ہے۔

پاور اڈاپٹر مقامی طور پر تیار کیا گیا ہے، جس کی پیداواری تاریخ 2026 اور ماڈل A3607 ہے۔

پیکیج میں چارجر اور صارف دستی شامل ہے۔

چارجر کو اس کی ابتدائی حالت میں خروںچ سے بچنے کے لیے حفاظتی کاغذ میں لپیٹا جاتا ہے۔

ایپل کے نئے 140W فاسٹ چارجر کی ظاہری شکل پچھلے ماڈل سے ملتی جلتی ہے، جس میں ہائی گلوس چمکدار فنش اور گول کونے کی منتقلی ہے۔

ایپل کا لوگو جسم کے اگلے اور پچھلے حصے پر مرکوز ہے۔

چارجر کے پیرامیٹر کی معلومات جسم کے ایک طرف پرنٹ ہوتی ہے۔

پروڈکٹ پیرامیٹرز کلوز اپ

ان پٹ: 100–240V~ 50/60Hz 2A

(USB PD) آؤٹ پٹ: 5.2V 3A، 9V 3A، 15V 5A، 20.5V 5A، 28V 5A

چارجر نے CCC اور KC سرٹیفیکیشن پاس کر لیا ہے۔

پروڈکٹ کا نام، ماڈل اور احتیاطی تدابیر کیسنگ کے دوسری طرف پرنٹ کی گئی ہیں۔

ایپل کے نئے 140W فاسٹ چارجر کا ماڈل A3607 ہے۔

چارجر فولڈ ایبل معیاری چینی پنوں سے لیس ہے، جس کے دونوں طرف دوہری بازو والے ڈیزائن ہیں۔

پن ایک کلاسک آزاد ماڈیول ڈیزائن کو اپناتے ہیں اور الگ اور تبدیل کیے جا سکتے ہیں۔

ٹی کے سائز کے فکسنگ بیس کا کلوز اپ، جو گراؤنڈنگ وائر کے طور پر بھی کام کر سکتا ہے۔

ماڈیول کیسنگ 250V ~ 2.5A اور Jabil Inc. کی درجہ بندی کے ساتھ نشان زد ہے، جو اس بات کی نشاندہی کرتا ہے کہ پن ماڈیول جبیل کی طرف سے فراہم کیا گیا ہے۔ خاص طور پر، ماڈیول کی سلاٹ کے اندر معاون فکسیشن کے لیے ایک دھاتی کلپ شامل کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ ماڈیول طویل مدتی استعمال کے بعد آسانی سے ڈھیلا نہ ہو۔

اس کے علاوہ پن کا ڈیزائن پرانے ورژن سے مختلف ہے۔

آؤٹ پٹ اینڈ ایک سفید پلاسٹک کور کے ساتھ واحد USB-C پورٹ سے لیس ہے۔

USB-C پورٹ ریسپٹیکل شیل بھی آزادانہ طور پر ڈیزائن کیا گیا ہے۔

ایپل کے نئے 140W فاسٹ چارجر کی جسمانی لمبائی 95.68mm ہے۔

چوڑائی 74.35 ملی میٹر ہے۔

موٹائی 28.51 ملی میٹر ہے۔

ایپل کے پرانے 140W گیلیم نائٹرائڈ فاسٹ چارجر A2452 کے ساتھ ساتھ، نئے اور پرانے پاور اڈاپٹرز کی اصل شکل اور طول و عرض مکمل طور پر ایک جیسے ہیں۔

ہاتھ میں چارجر کا بدیہی سائز کا تصور۔

اس کے علاوہ، پروڈکٹ کا وزن تقریباً 285 گرام ہے۔

USB‑C پورٹ آؤٹ پٹ پروٹوکول کا پتہ لگانے کے لیے ChargerLAB POWER‑Z KM003C کے ساتھ تجربہ کیا گیا، یہ PD3.1 اور DCP چارجنگ پروٹوکول کو سپورٹ کرتا ہے۔

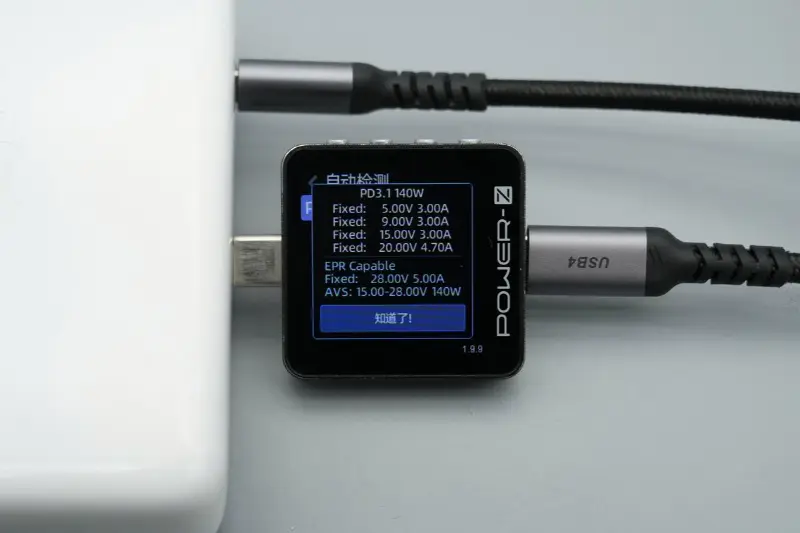

PDO پیکٹ دکھاتا ہے کہ USB‑C پورٹ میں پانچ فکسڈ وولٹیج گیئرز بھی ہیں: 5V 3A، 9V 3A، 15V 3A، 20V 4.7A، 28V 5A، نیز ایک 15–28V 140W AVS وولٹیج گیئر۔

ایپل کے نئے 140W فاسٹ چارجر کے ساتھ آئی فون 17 پرو میکس کو چارج کرتے وقت، پیمائش شدہ چارجنگ پاور تقریباً 36.34W ہے۔

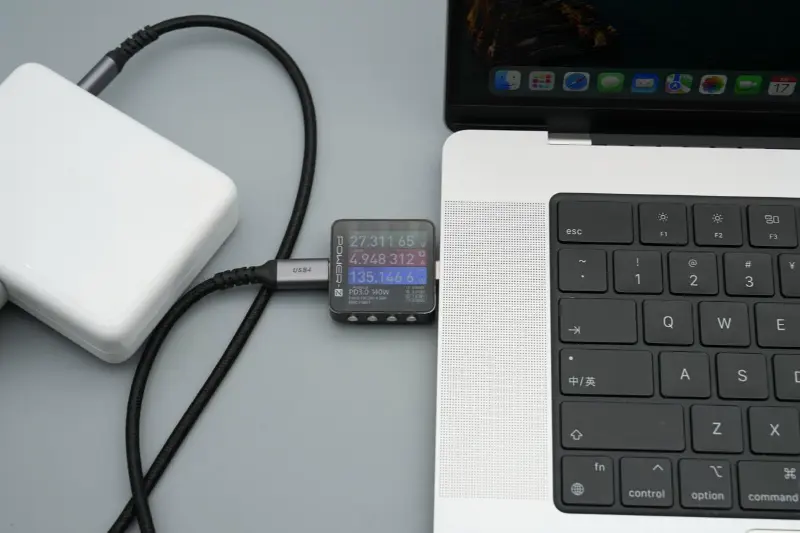

MacBook Pro کو چارج کرتے وقت، پیمائش شدہ چارجنگ پاور تقریباً 135.15W ہوتی ہے، جو 28V 5A 140W فاسٹ چارجنگ کو کامیابی کے ساتھ فعال کرتی ہے۔

Apple 140W فاسٹ چارجر کا خاتمہ

چارجر کیسنگ سائیڈ میں کاٹ کر کھولی جاتی ہے۔

مضبوط تحفظ کے لیے کیسنگ بہت موٹا ہے، اور کناروں کو اندرونی ماڈیولز کو تقویت دینے کے لیے چپکا دیا گیا ہے۔

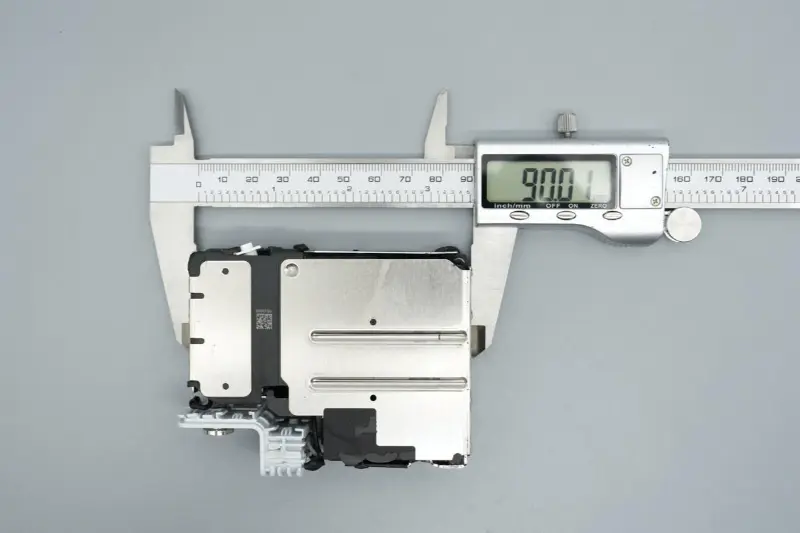

اندرونی ماڈیول کی پیمائش شدہ لمبائی 90.01 ملی میٹر ہے۔

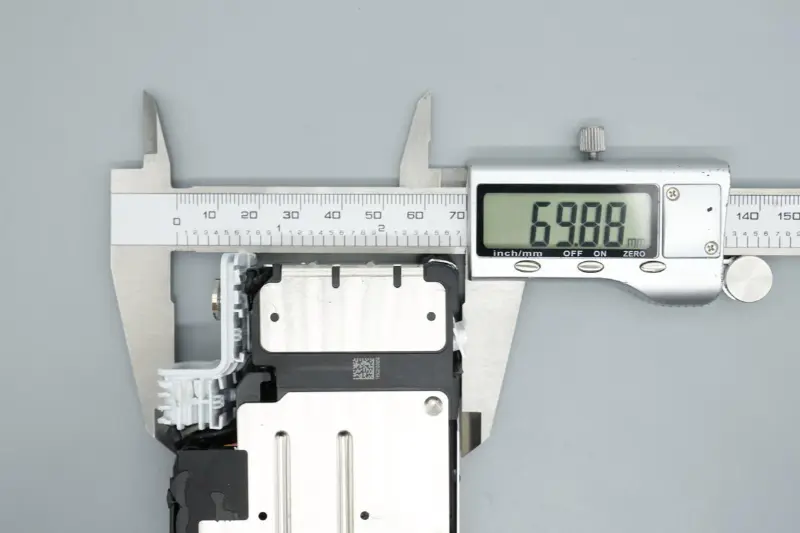

چوڑائی 69.88 ملی میٹر ہے۔

موٹائی 23.52 ملی میٹر ہے۔

PCBA ماڈیول یکساں گرمی کی کھپت کے لیے دو مربوط دھاتی خولوں سے ڈھکا ہوا ہے۔

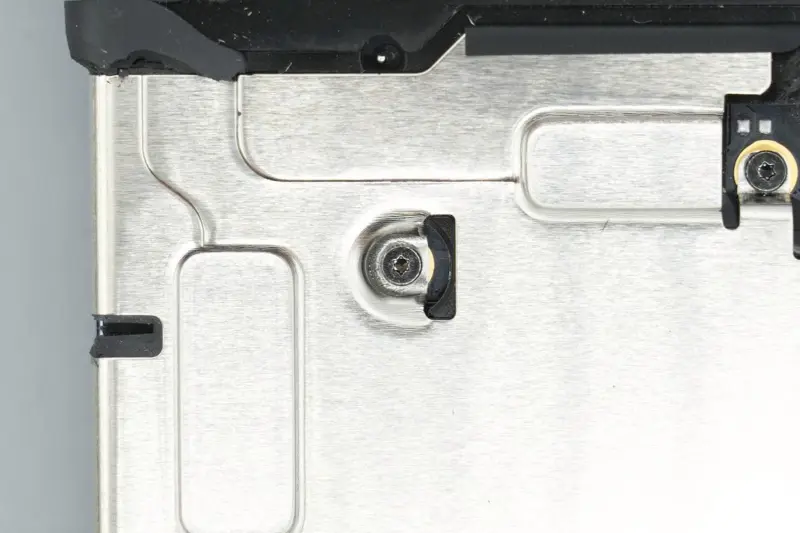

دھات کے خول پیچ کے ساتھ طے کیے جاتے ہیں۔

موصلیت کا ٹیپ سائیڈ کے کچھ علاقوں سے منسلک ہے۔

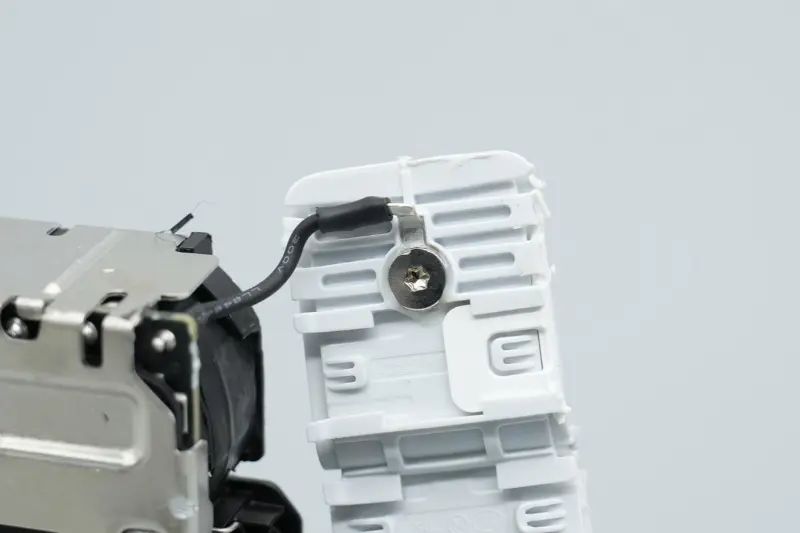

ان پٹ کے آخر میں ایک تار گراؤنڈ کرنے کے لیے ٹی کے سائز کے فکسنگ بیس سے جڑا ہوا ہے۔

ہیٹ سکڑنے والی نلیاں AC وائر ٹرمینلز کے ویلڈنگ پوائنٹس پر موصلیت کے لیے استعمال ہوتی ہیں۔

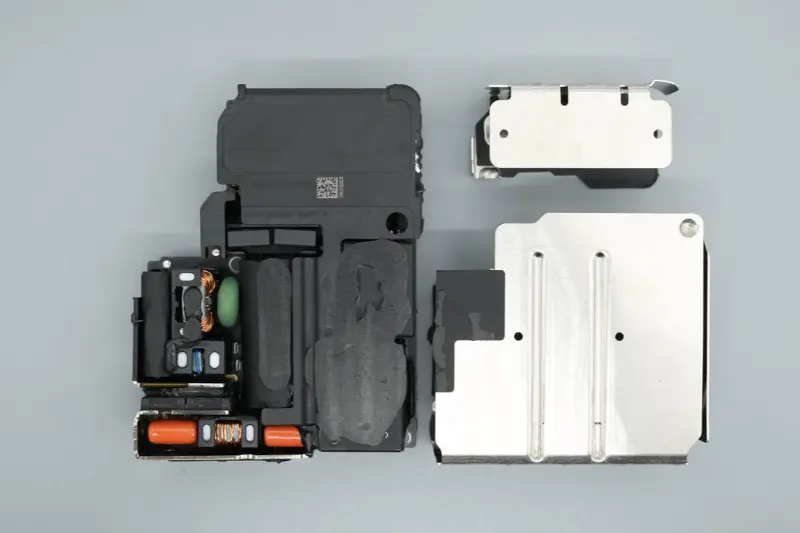

دھات کے خول اتارنے کے لیے پیچ کو ہٹا دیں۔

موصلیت کا علاج دھات کے شیل کے اندرونی حصے پر لاگو ہوتا ہے جو مین بورڈ کے پچھلے حصے اور دیگر علاقوں سے ملتا ہے۔

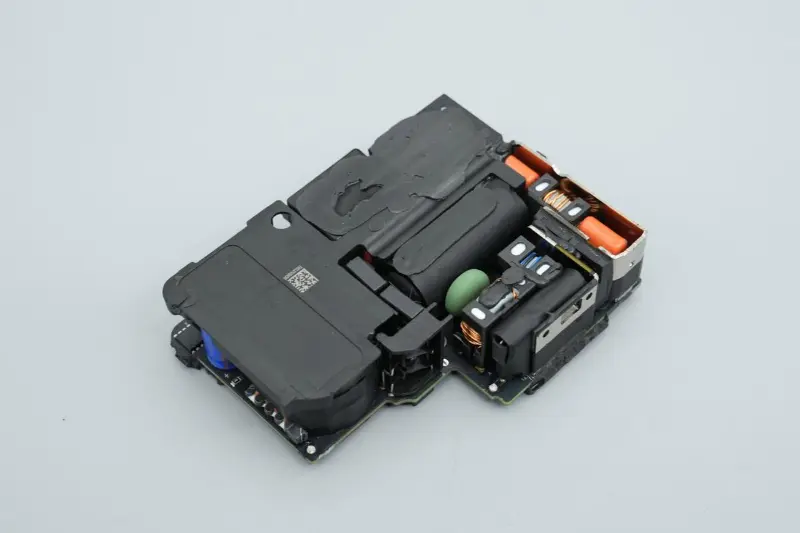

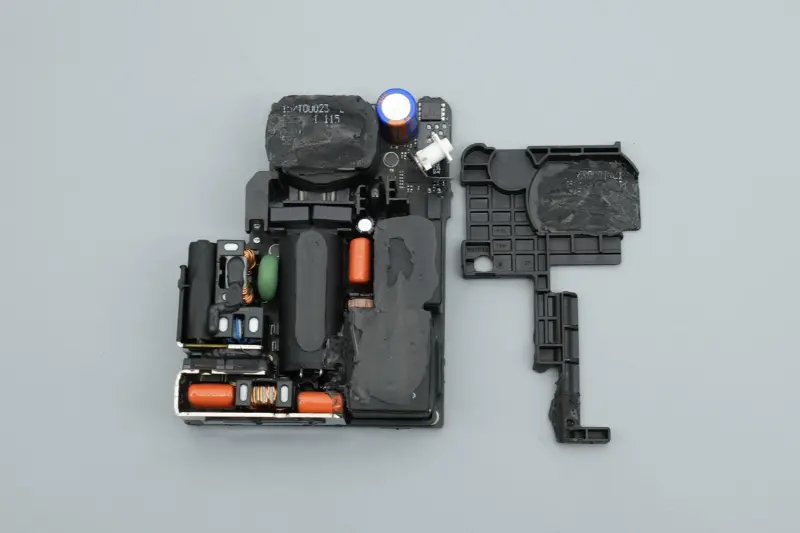

ایک پلاسٹک کور ماڈیول کے ٹرانسفارمر کے علاقے کو ڈھانپتا ہے، اور کیپسیٹرز اور انڈکٹرز جیسے اجزاء چپکائے جاتے ہیں۔

پلاسٹک کور کو ہٹا دیں، اور کمک اور الگ تھلگ کرنے کے لیے مرکزی علاقے میں ایک پلاسٹک کا فریم بنا ہوا ہے۔

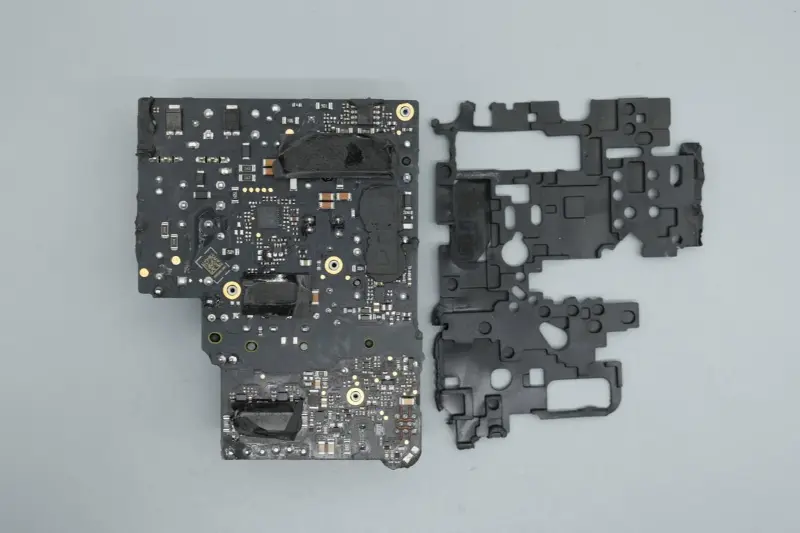

مین بورڈ کا پچھلا حصہ تحفظ کے لیے نرم ربڑ کے پیڈ سے ڈھکا ہوا ہے۔

حفاظتی پیڈ کو ہٹا دیں، اور آپ دیکھ سکتے ہیں کہ متعلقہ چپ والے علاقوں پر تھرمل کنڈکٹیو گلو لگایا گیا ہے اور گریفائٹ تھرمل کنڈکٹیو اسٹیکرز منسلک ہیں۔

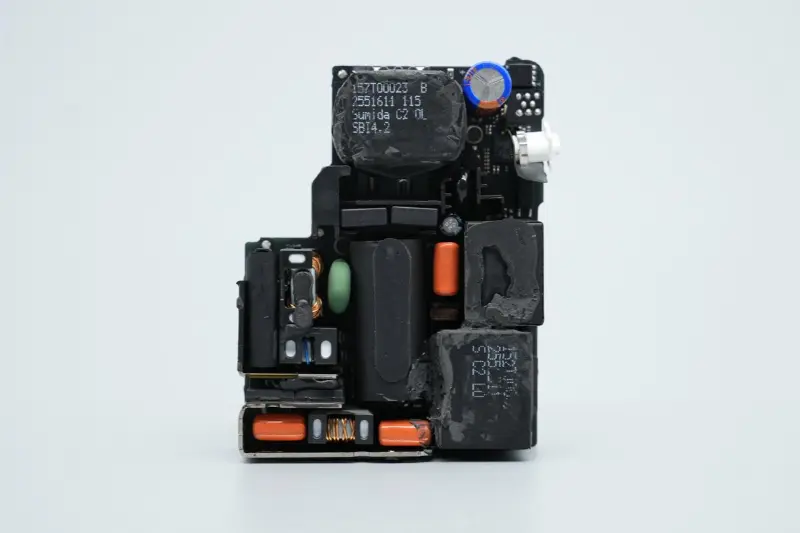

PCBA ماڈیول کا اگلا حصہ فیوز، کامن موڈ انڈکٹرز، ہائی وولٹیج فلٹر الیکٹرولائٹک کیپسیٹرز، کرنٹ ٹرانسفارمرز، فلم کیپسیٹرز، پاور سپلائی کیپسیٹرز، پی ایف سی بوسٹ انڈکٹرز، سٹیپ-ڈاؤن انڈکٹرز، ٹرانسفارمرز اور دیگر آلات کے ساتھ ترتیب دیا گیا ہے، ایک کمپیکٹ اور منظم مجموعی ترتیب کے ساتھ۔

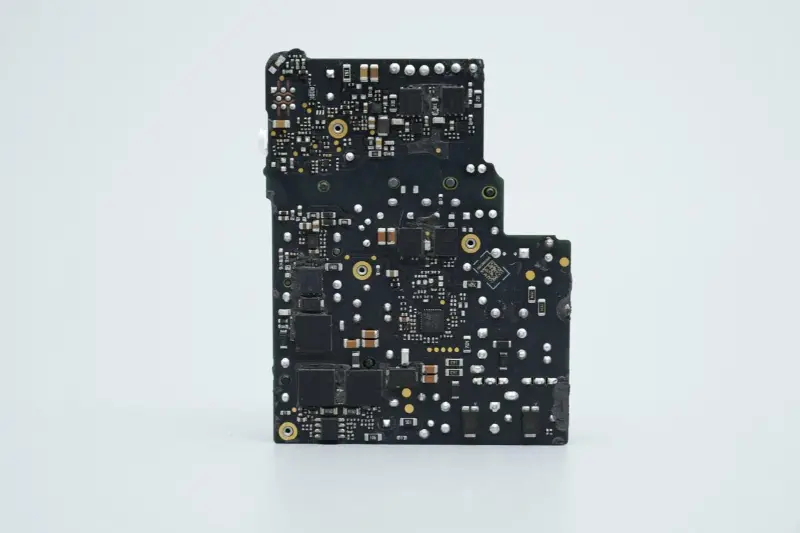

پی سی بی بورڈ کا پچھلا حصہ پی ایف سی بوسٹ سرکٹ اور ایل ایل سی سوئچنگ پاور سپلائی سرکٹ کے لیے متعلقہ کنٹرولرز اور ایم او ایس ٹیوبوں سے لیس ہے۔

PCBA ماڈیول کے ان پٹ اینڈ پر دو اضافی ہیٹ سنک نصب کیے گئے ہیں، جن کے درمیان دو Infineon ایکٹو ریکٹیفائر MOS ٹیوبیں ہیں۔

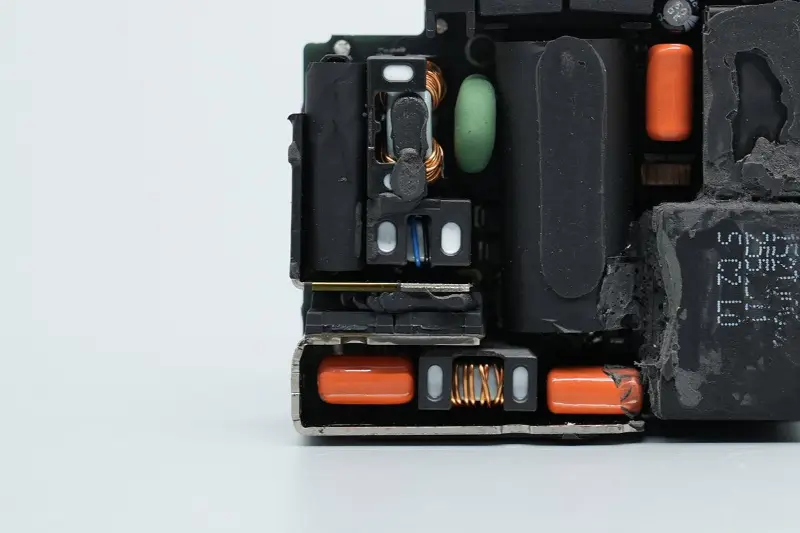

دو ہیٹ سنک سے منسلک علاقہ فیوز، سیفٹی X2 کیپسیٹرز، کامن موڈ انڈکٹرز، ویریسٹرز، فلم فلٹر کیپسیٹرز، فلٹر انڈکٹرز اور دیگر آلات سے بھی لیس ہے۔

فیوز کو حفاظتی X2 کیپسیٹر کے اوپر ترتیب دیا گیا ہے اور اسے ٹیپ سے لپیٹا گیا ہے۔

ٹیپ کو چھیلیں، اور آپ دیکھ سکتے ہیں کہ حفاظتی X2 کیپسیٹر کو الگ تھلگ کرنے کے لیے پلاسٹک کے شیل سے ڈھانپ دیا گیا ہے، اور دونوں اجزاء کو ٹیپ سے لپیٹ کر فکس کیا گیا ہے۔

فیوز کا ریٹیڈ کرنٹ 3.15A ہے، اور ایک ویلڈنگ پن پر ایک موصل ٹیوب آستین والی ہے۔

0.22μF کی گنجائش کے ساتھ حفاظتی X2 کیپسیٹر کا کلوز اپ۔

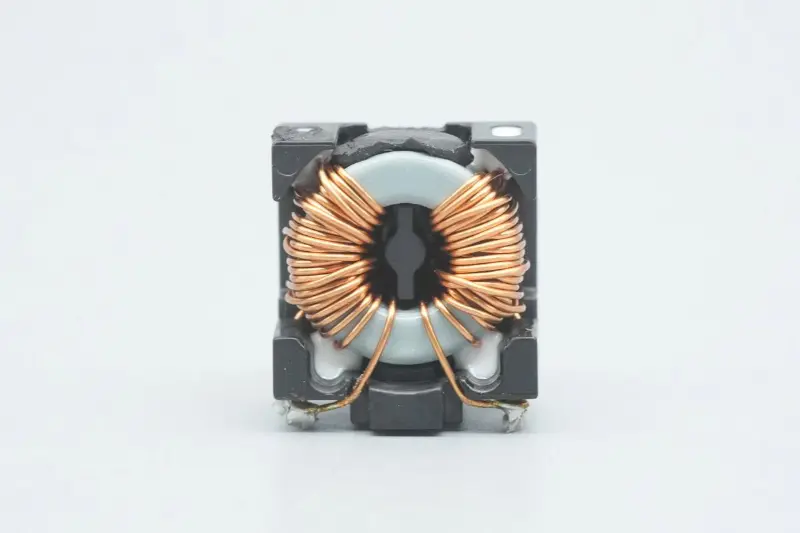

کامن موڈ انڈکٹرز EMI مداخلت کو فلٹر کرنے کے لیے استعمال کیے جاتے ہیں، اور پلاسٹک بریکٹ کے ساتھ ویلڈیڈ کیے جاتے ہیں۔

ایک اور کامن موڈ انڈکٹر کا کلوز اپ۔

ایک TVR10621M varistor ان پٹ اوور وولٹیج کے تحفظ کے لیے استعمال کیا جاتا ہے۔

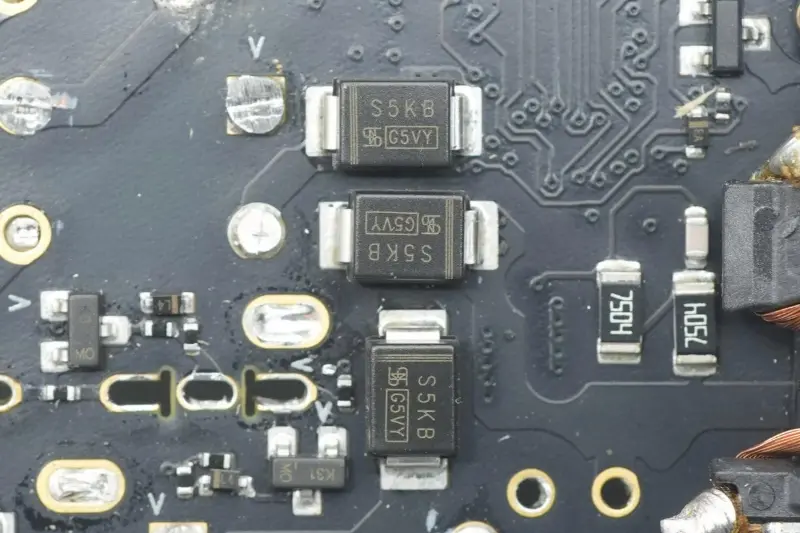

ان پٹ اینڈ چار ڈایڈس پر مشتمل ایک پل ریکٹیفائر کو اپناتا ہے۔

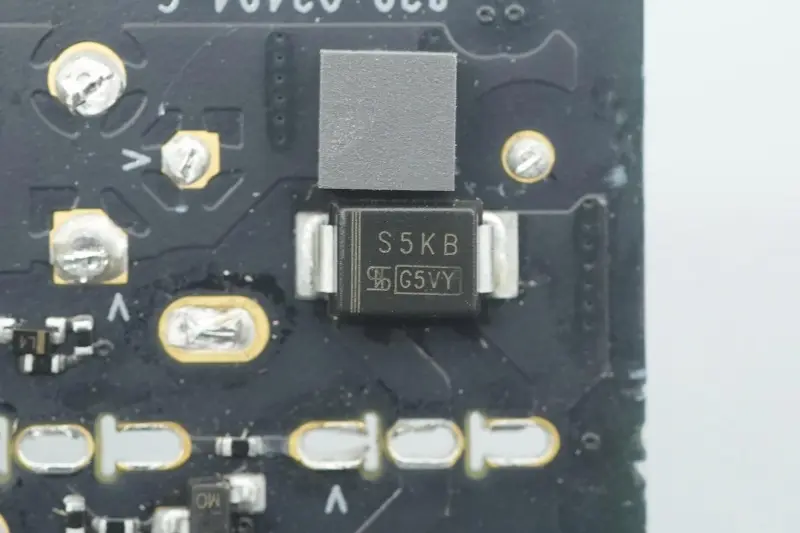

چوتھے ڈایڈڈ کا کلوز اپ۔

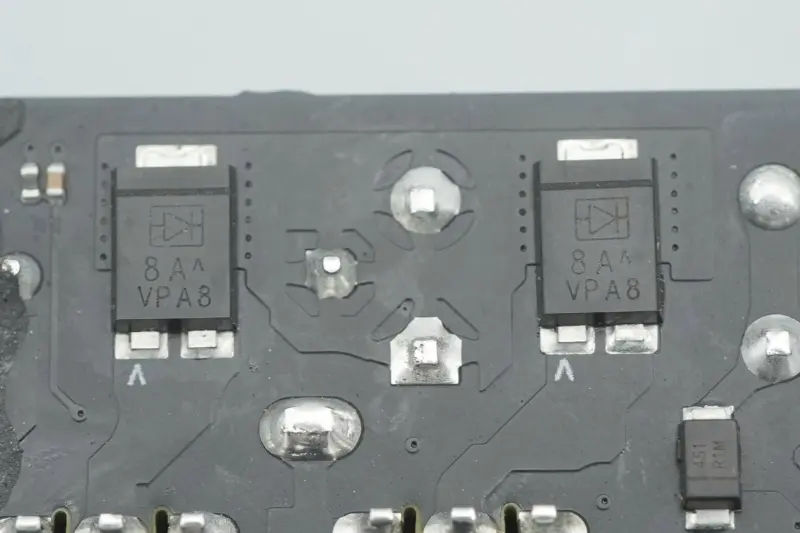

دیگر دو ڈایڈس کا کلوز اپ، فعال اصلاح کے لیے Infineon CoolMOS IPA65R095C7 کے ساتھ جوڑا۔

دو فعال ریکٹیفائر MOS ٹیوبیں Infineon سے ہیں، Apple کے لیے اپنی مرضی کے ماڈلز، نشان زد 65C095C7، TO‑220FP میں پیک کیے گئے، اصلاح کی کارکردگی کو بہتر بنانے کے لیے استعمال ہوتے ہیں۔

1μF 450V کی تفصیلات کے ساتھ دو فلم کیپسیٹرز کا کلوز اپ۔

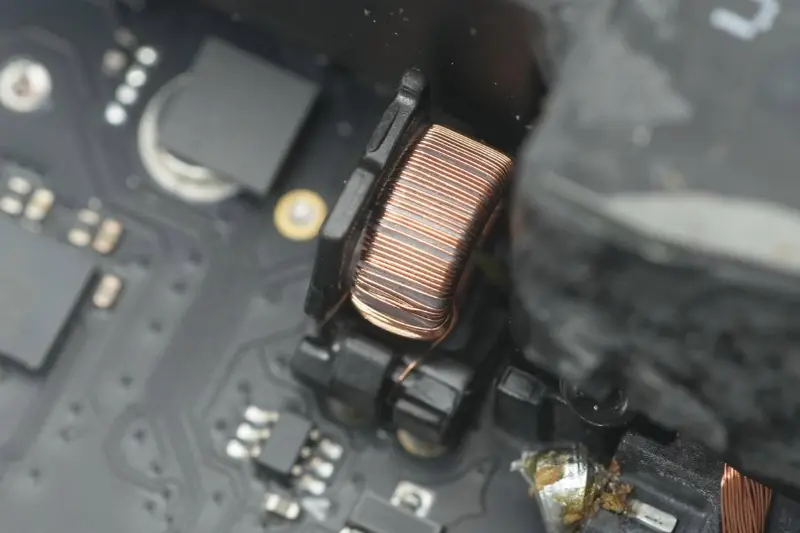

مقناطیسی رنگ فلٹر انڈکٹر کا کلوز اپ، گلو کے ساتھ مضبوط کیا گیا ہے۔

دوسرے سرے پر ایک پی ایف سی بوسٹ انڈکٹر اور ایک سٹیپ ڈاون انڈکٹر نصب ہیں۔

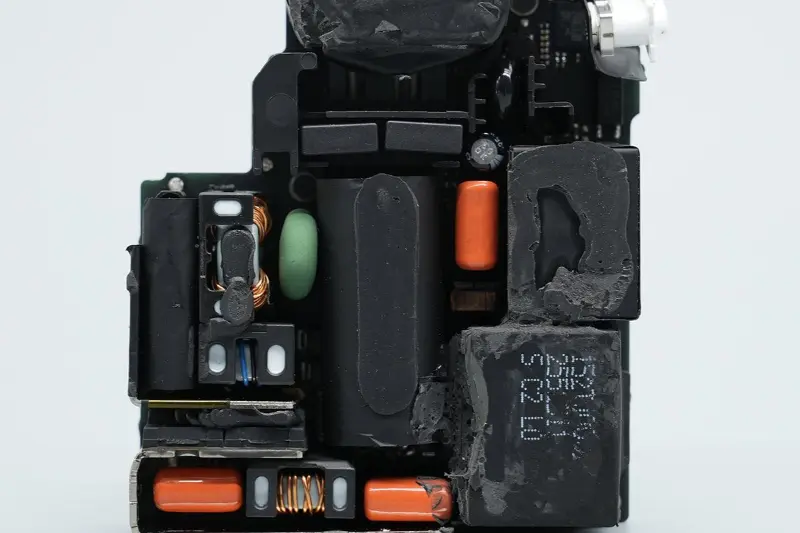

مرکزی علاقہ ہائی وولٹیج فلٹر الیکٹرولائٹک کیپسیٹرز، کرنٹ ٹرانسفارمرز، فلم کیپسیٹرز، ریزوننٹ کیپسیٹرز، مین کنٹرول چپ پاور سپلائی کیپسیٹرز، وائی کیپسیٹرز اور دیگر آلات سے لیس ہے۔ ہائی وولٹیج فلٹر الیکٹرولائٹک کیپسیٹرز کو موصل ٹیپ سے لپیٹ کر افقی طور پر رکھا جاتا ہے۔

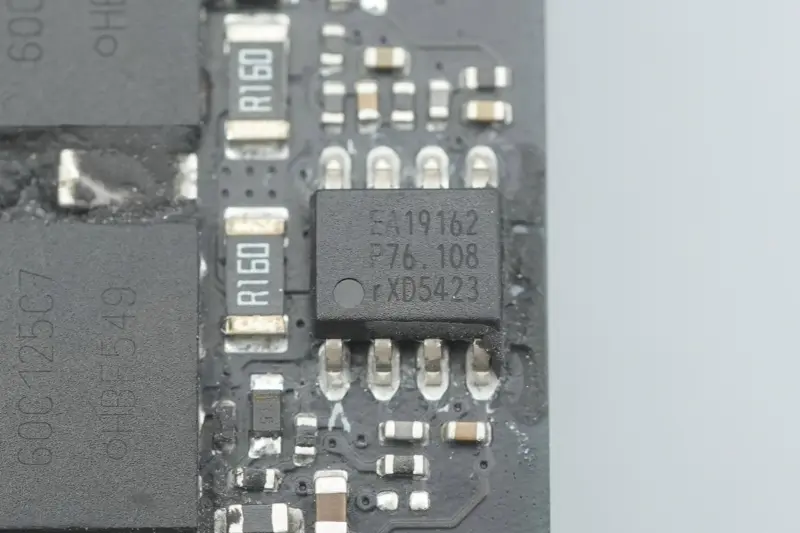

PFC کنٹرولر NXP سے ہے، ماڈل TEA19162T، مربوط X-capacitor ڈسچارج فنکشن کے ساتھ، نیم ریزوننٹ موڈ یا DCM موڈ میں کام کرتا ہے۔ یہ 70–276V کی ان پٹ وولٹیج رینج کو سپورٹ کرتا ہے، سافٹ اسٹارٹ اور سافٹ اسٹاپ کو مربوط کرتا ہے، اور عین مطابق بوسٹ ریگولیٹڈ آؤٹ پٹ فراہم کرتا ہے۔

TEA19162T سوئچنگ نقصانات کو کم کرنے کے لیے ویلی سوئچنگ یا زیرو وولٹیج سوئچنگ کو اپناتا ہے، سوئچنگ کے نقصانات کو کم کرنے کے لیے فریکوئنسی محدود کرنے کی حمایت کرتا ہے، اور بجلی کی کھپت کو کم کرنے کے لیے برسٹ موڈ کو سپورٹ کرتا ہے۔ SO8 میں پیک کیا گیا۔

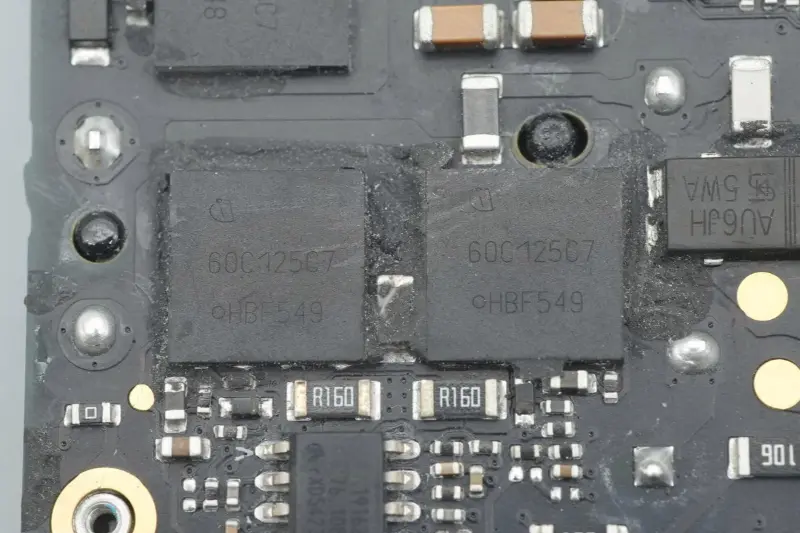

PFC سوئچ ٹیوب Infineon کی ہے، جس پر 60C125C7 کا نشان لگایا گیا ہے، VSON‑4 میں پیک کیا گیا ہے۔

پی ایف سی بوسٹ انڈکٹر کا کلوز اپ۔

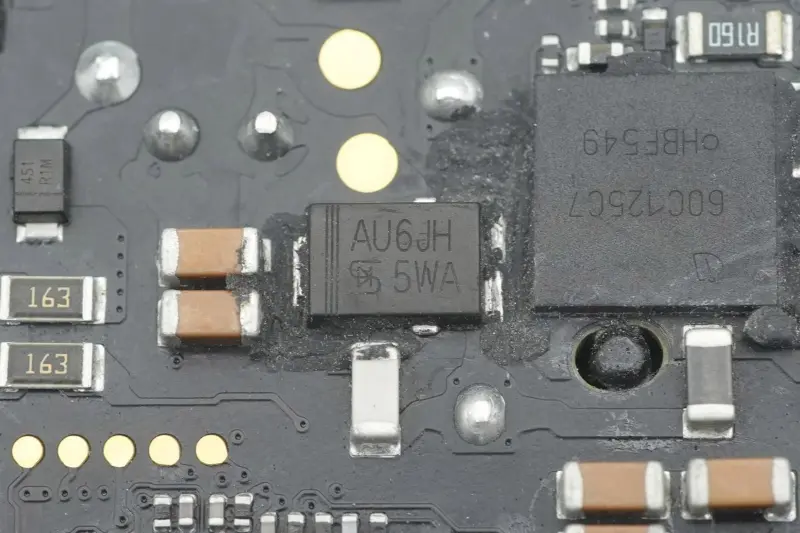

PFC ریکٹیفائر ڈایڈڈ تائیوان سیمی کنڈکٹر سے ہے، ماڈل TUAU6JH، 600V 6A کی تفصیلات کے ساتھ ایک تیز ریکوری ڈائیوڈ، TO‑277A میں پیک کیا گیا ہے۔

ہائی وولٹیج فلٹر الیکٹرولائٹک کپیسیٹر روبی کون سے ہے، جس کی تصریح 450V 82μF ہے۔

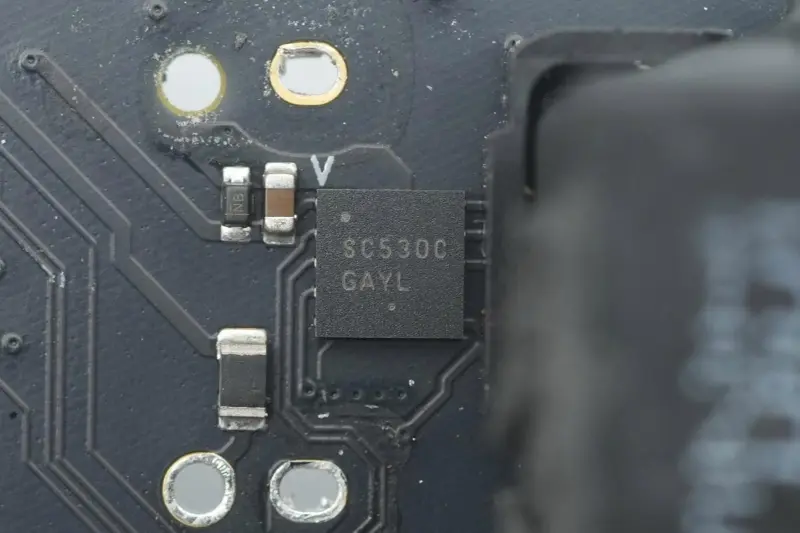

Infineon اور STMicroelectronics سوئچ ٹیوبوں کا ڈرائیور ON Semiconductor کا ایک حسب ضرورت ماڈل ہے، جس پر SC530C کا نشان لگایا گیا ہے۔

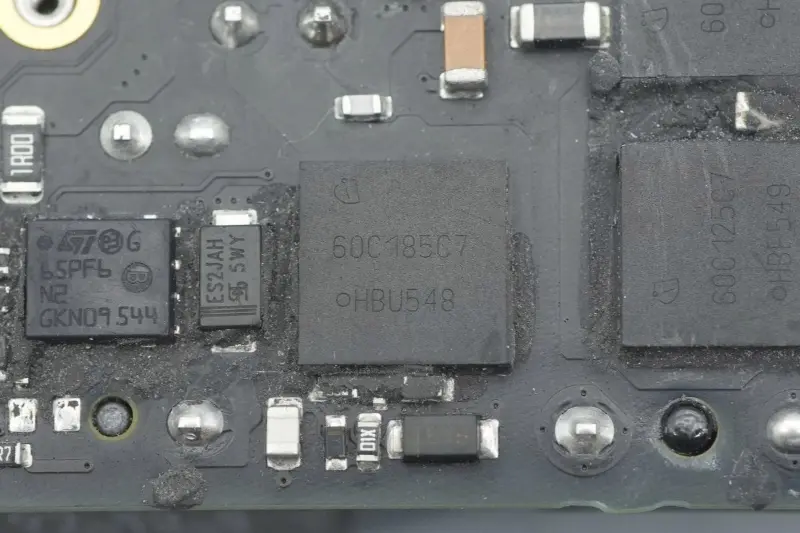

Infineon کی ایک حسب ضرورت MOS ٹیوب، جس پر 60C185C7 کا نشان لگایا گیا ہے، Apple کے لیے ایک حسب ضرورت ماڈل، VSON‑4 میں پیک کیا گیا ہے۔

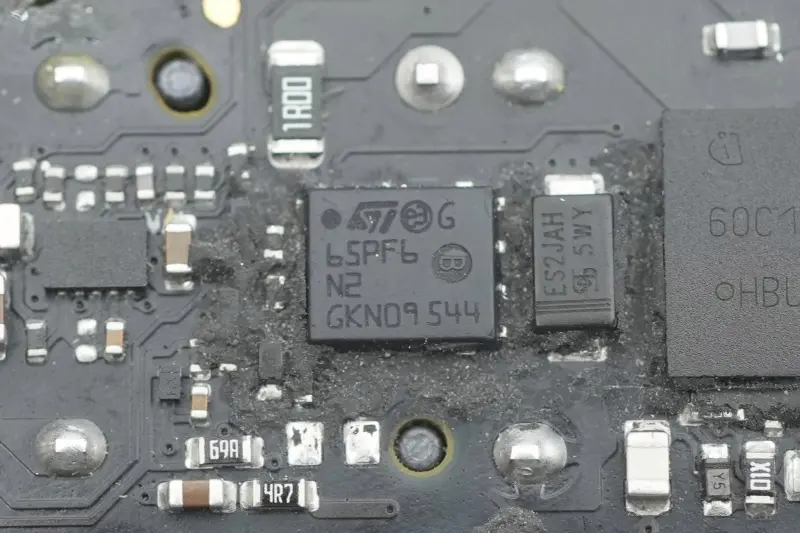

ایک اور MOS ٹیوب STMicroelectronics کی ہے، جس پر 65PF6N2 کا نشان لگایا گیا ہے، PowerFLAT 5x6 HV میں پیک کیا گیا ہے۔

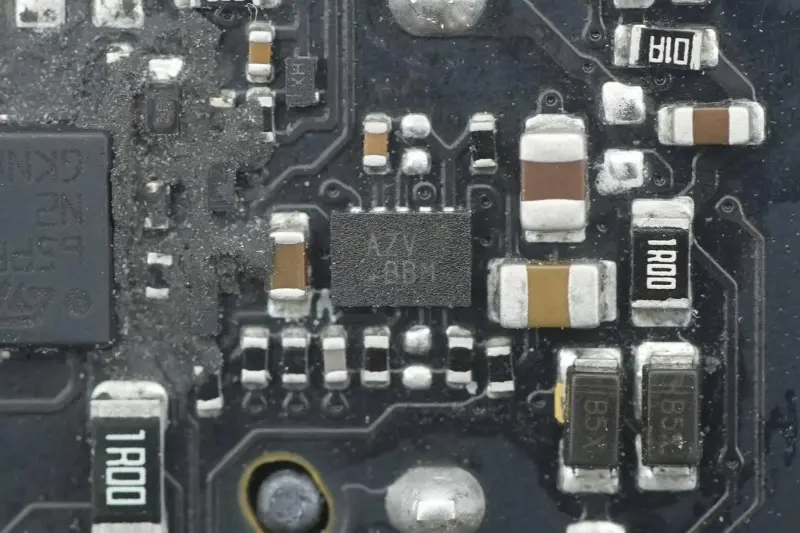

AZV نشان زد ایک چپ۔

سٹیپ ڈاون سٹیج کے ان پٹ کرنٹ کا پتہ لگانے کے لیے کرنٹ ٹرانسفارمر۔

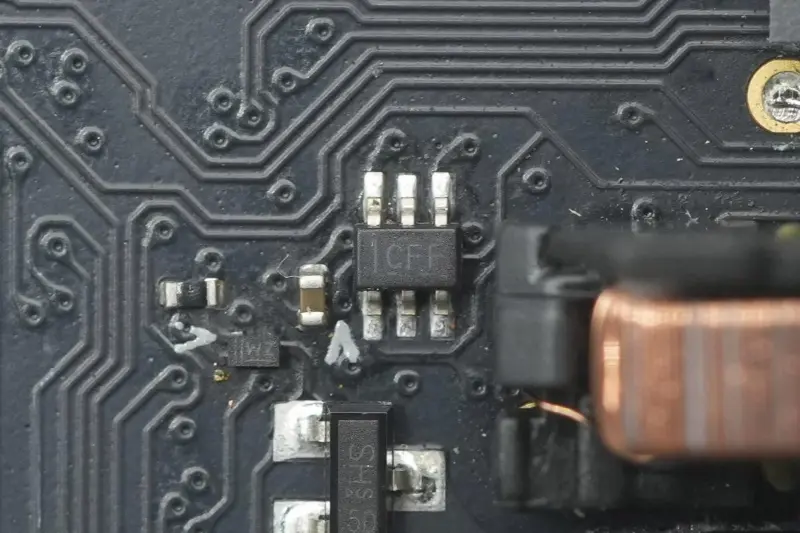

شمٹ ٹرگر ان پٹ کے ساتھ ڈوئل چینل 1.65–5.5V انورٹر ٹیکساس انسٹرومینٹس سے ہے، جس پر نشان زدہ CFF، ماڈل SN74LVC2G14، SC70 میں پیک کیا گیا ہے۔

سٹیپ ڈاون انڈکٹر کا کلوز اپ۔

تیسری فلم فلٹر کیپسیٹر کی تصریح 1μF 450V ہے۔

مین کنٹرول چپ پاور سپلائی کیپسیٹر بھی روبی کون سے ہے، 35V 47μF کی تفصیلات کے ساتھ۔

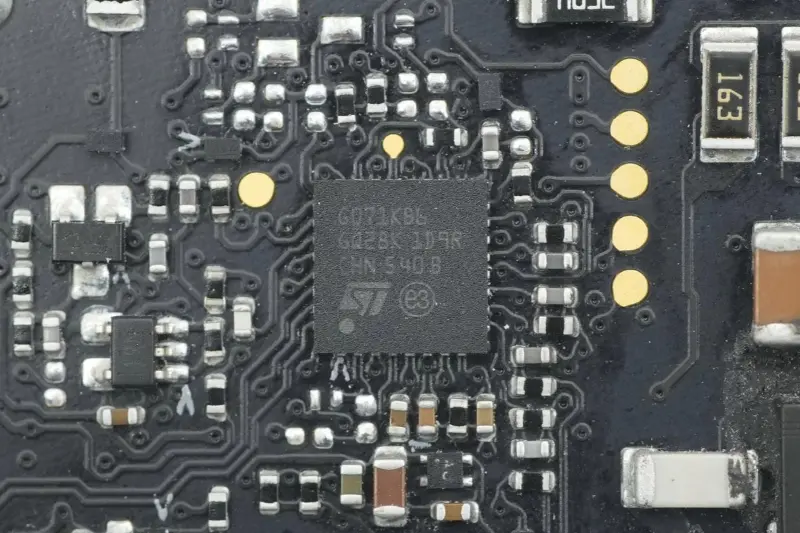

STMicroelectronics STM32G071KB M0 کور MCU، بلٹ ان 128K فلیش، 36K RAM، مین فریکوئنسی 64MHz، UFQFPN32 میں پیک کیا گیا، پاور سپلائی کے بنیادی ڈرائیو کنٹرول کے لیے استعمال کیا جاتا ہے۔

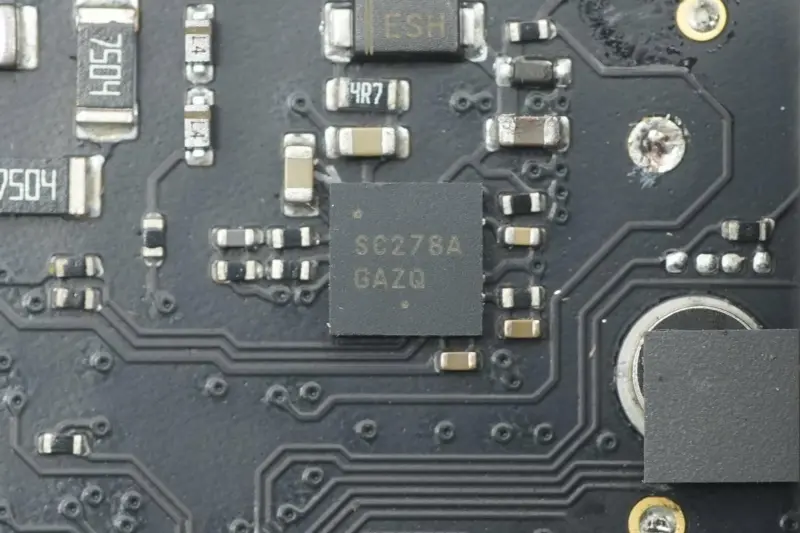

دو LLC سوئچ ٹیوبوں کے لیے ڈرائیور ON سیمی کنڈکٹر کا ایک حسب ضرورت ماڈل ہے، جس پر SC278A کا نشان لگایا گیا ہے، جسے DFN-10 میں پیک کیا گیا ہے۔

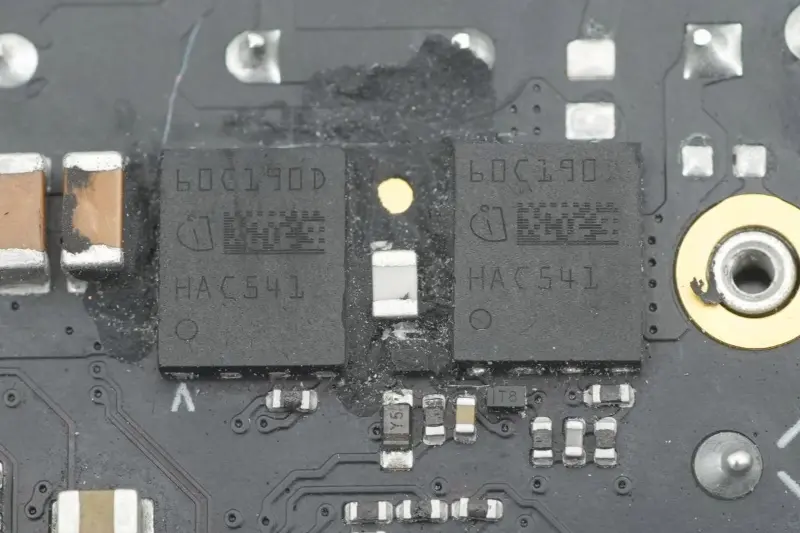

دو LLC سوئچ ٹیوبیں Infineon سے ہیں، نشان زد 60C190D، Apple کے لیے حسب ضرورت ماڈل، TSON‑8‑6 میں پیک کیے گئے ہیں۔

دو گونج دار کیپسیٹرز VISHAY سے ہیں۔

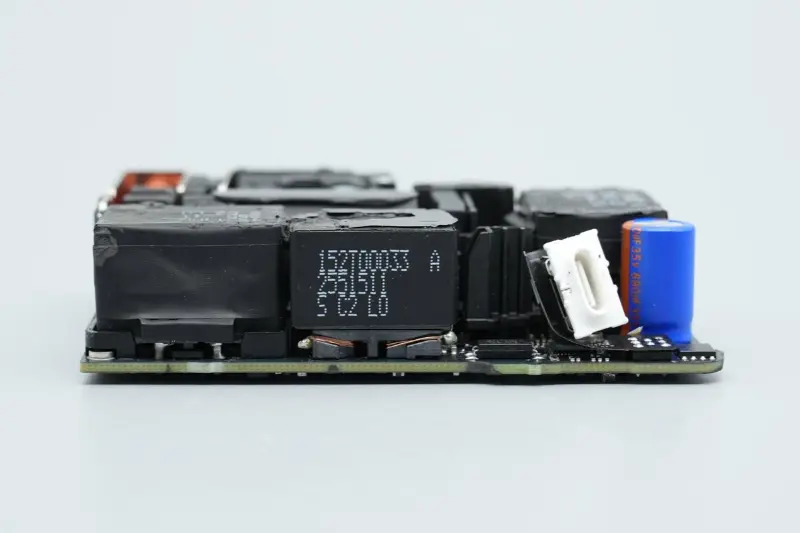

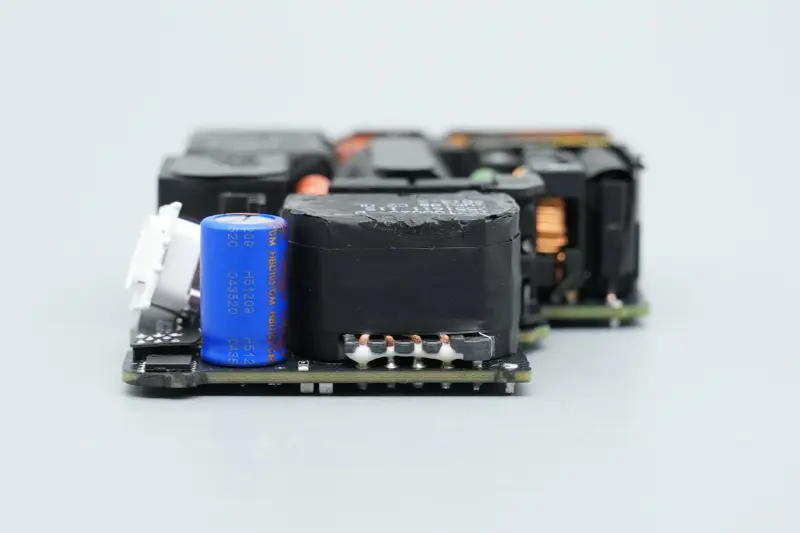

آؤٹ پٹ اینڈ کے ایک طرف ٹرانسفارمر، آپٹکوپلر، آؤٹ پٹ فلٹر کیپسیٹر، پروٹوکول چپ اور وی بی یو ایس سوئچ ٹیوب نصب ہیں۔

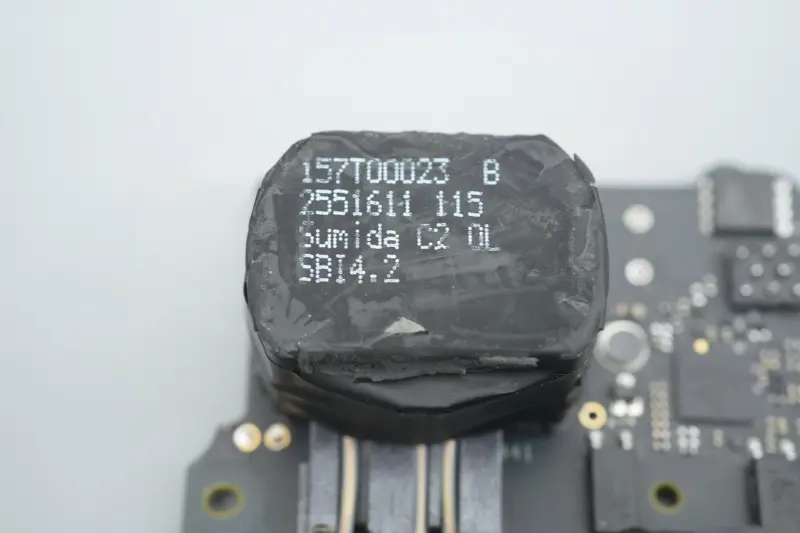

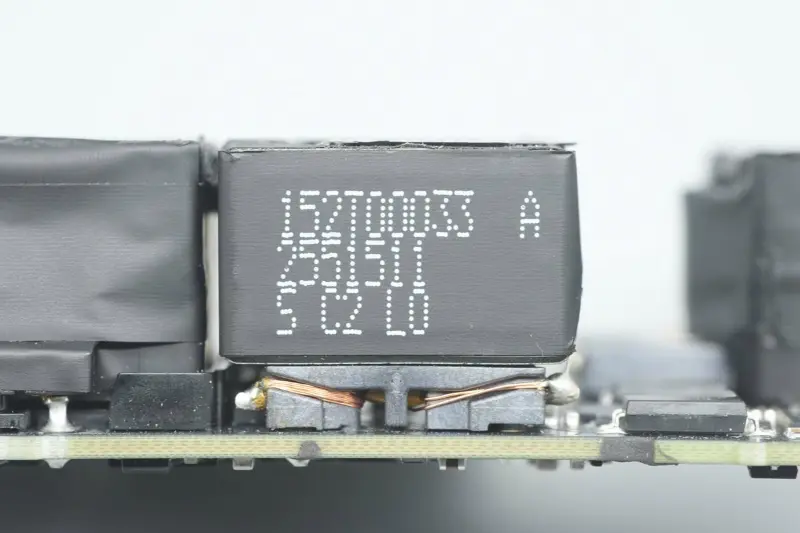

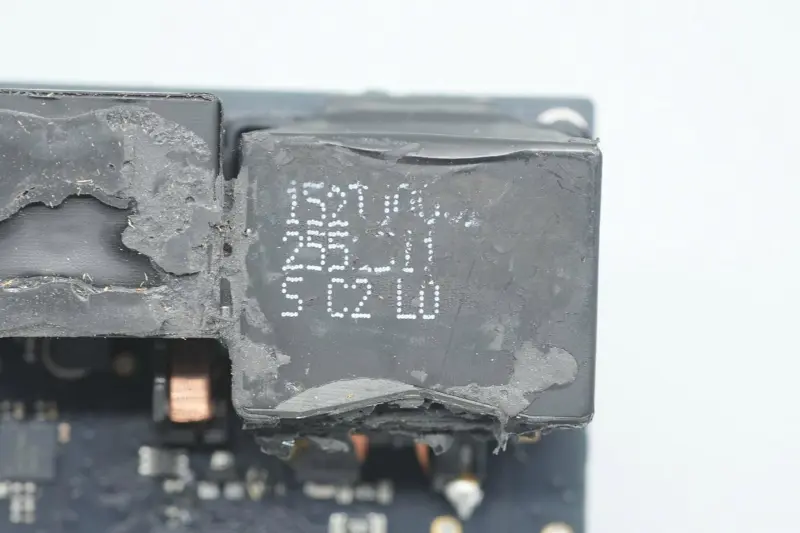

ٹرانسفارمر سمیڈا فراہم کرتا ہے۔

دو سیاہ Y capacitors مخالف مداخلت کے لئے استعمال کیا جاتا ہے.

فیڈ بیک آؤٹ پٹ وولٹیج اور سرکٹ کے تحفظ کے لیے استعمال ہونے والے دو آپٹکوپلر کا کلوز اپ۔

تیسرے Y capacitor کا کلوز اپ۔

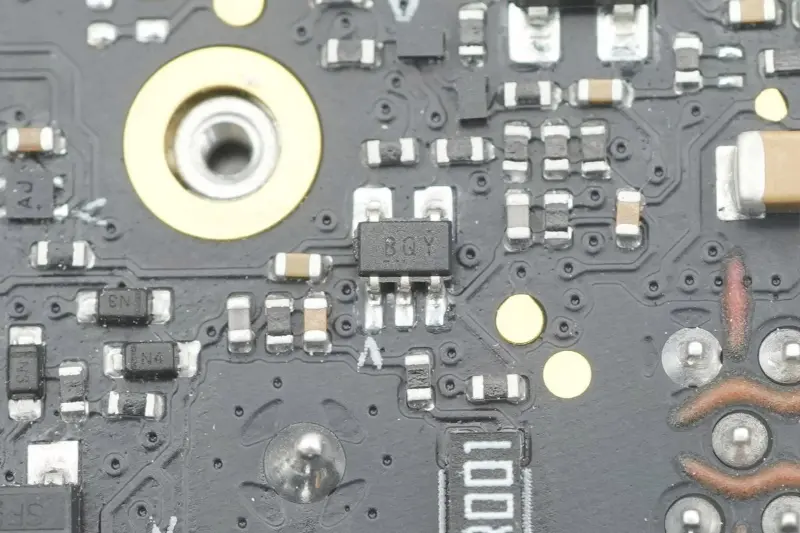

ہم وقت ساز اصلاحی کنٹرولر کو طاقت دینے کے لیے سٹیپ ڈاؤن کنورٹر۔

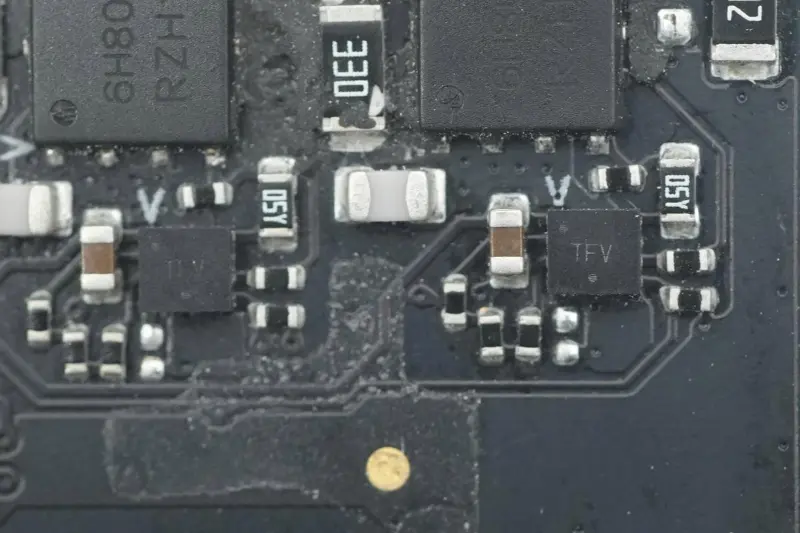

دو کسٹم ماڈل سنکرونس رییکٹیفیکیشن کنٹرولرز ON سیمی کنڈکٹر سے ہیں، نشان زد TFV، WDFN8 میں پیک کیا گیا ہے۔

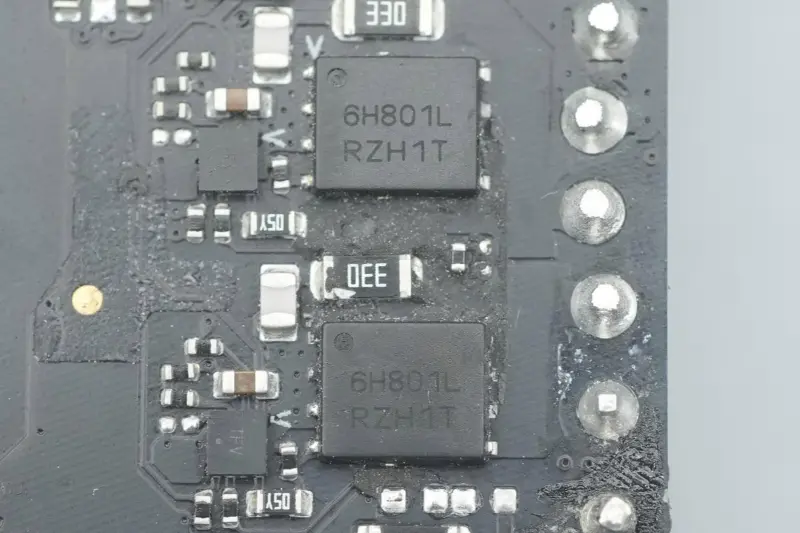

سنکرونس ریکٹیفائر ٹیوب ON سیمی کنڈکٹر، ماڈل NTMFS6H801NL، NMOS ٹیوب، وولٹیج 80V کو برداشت کرنے والی، آن ریزسٹنس 2.7mΩ، DFN5 میں پیک کی گئی ہے۔

آؤٹ پٹ فلٹر کیپسیٹر لیلن سے ہے۔

کپیسیٹر کی تفصیلات 35V 680μF ہے۔

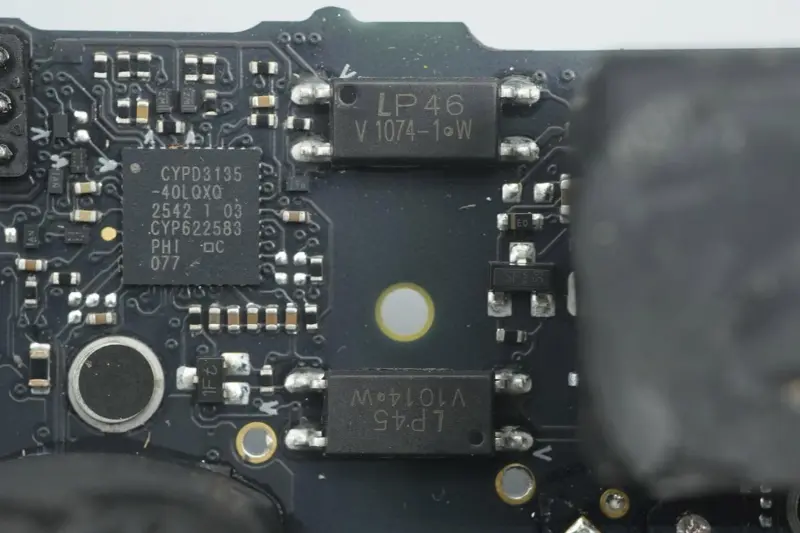

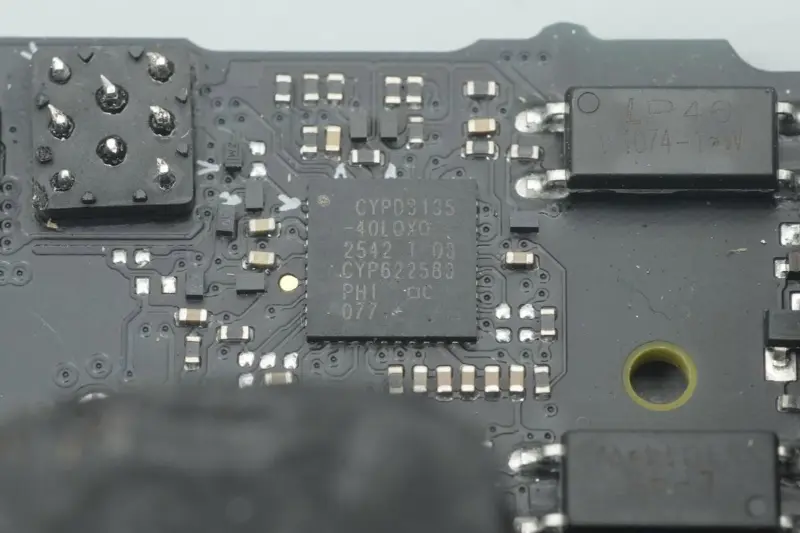

پروٹوکول چپ Infineon CYPD3135 کو اپناتی ہے، انڈسٹری کی پہلی USB PD3.1 فاسٹ چارجنگ پروٹوکول چپ، جسے Apple کی طرف سے Infineon سے اپنی مرضی کے مطابق بنایا گیا ہے۔

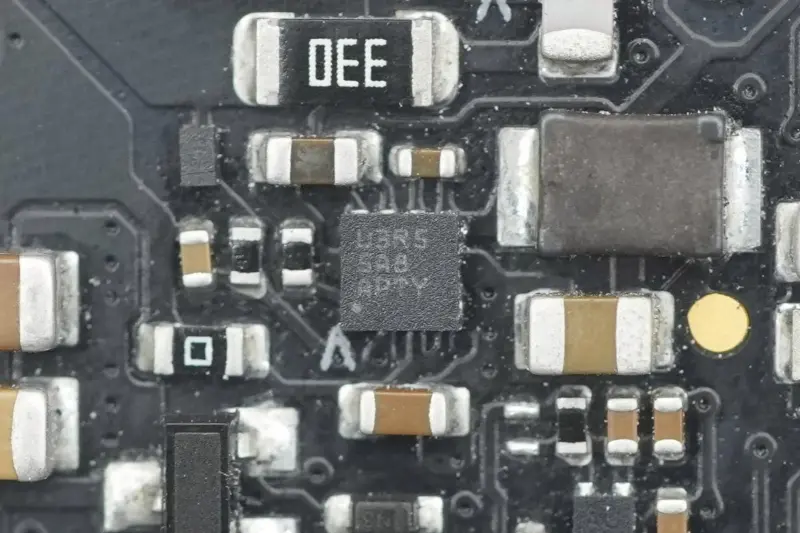

آؤٹ پٹ کرنٹ کا پتہ لگانے کے لیے یمپلیفائر۔

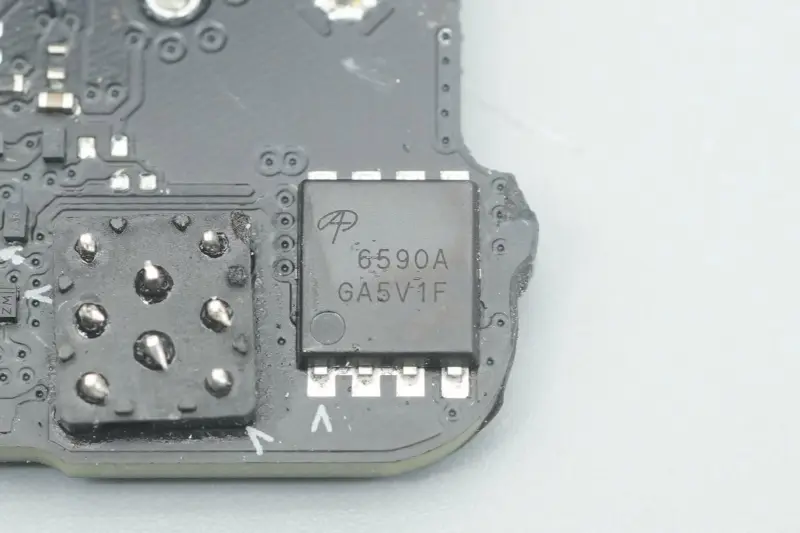

آؤٹ پٹ VBUS سوئچ ٹیوب AOS، ماڈل AON6590A، NMOS ٹیوب، وولٹیج 40V کو برداشت کرنے والی، آن ریزسٹنس 0.99mΩ، DFN5*6 میں پیک کی گئی ہے۔

USB‑C پورٹ رسیپٹیکل ایک لچکدار سرکٹ بورڈ کے ذریعے مرکزی PCB سے جڑا ہوا ہے۔

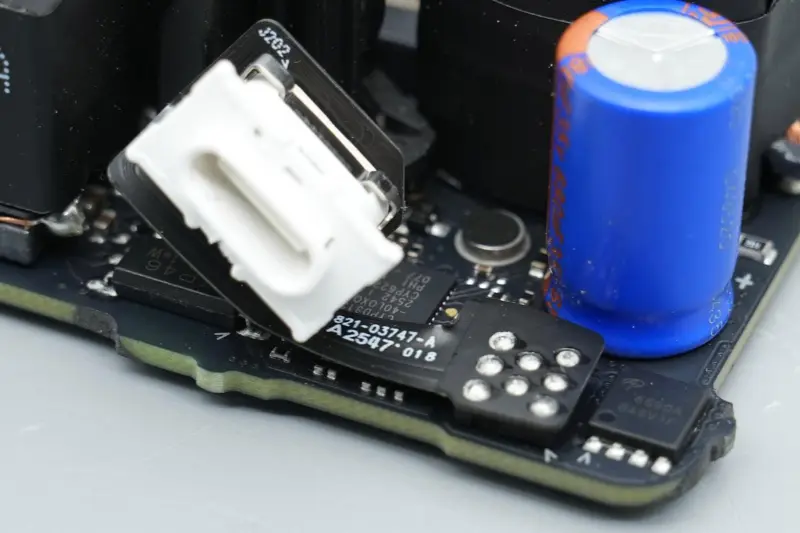

USB-C پورٹ ریسپٹیکل کا کلوز اپ۔

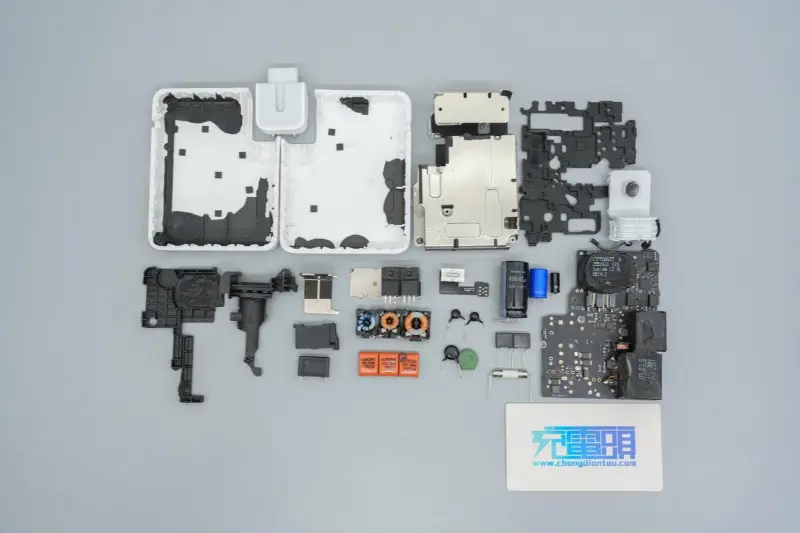

خلاصہ

ایپل کا نیا 140W فاسٹ چارجر A3607 ایپل کی کم سے کم ڈیزائن کی زبان کو جاری رکھتا ہے، اور اس کی مجموعی شکل اور سائز پچھلی نسل کے A2452 کے ساتھ انتہائی مطابقت رکھتا ہے۔ تاہم، کچھ تفصیلی فرق ہیں: معاون فکسیشن کے لیے ایک دھاتی کلپ کو الگ کرنے کے قابل پن ماڈیول کے سلاٹ میں شامل کیا جاتا ہے۔

کارکردگی کے لحاظ سے، ایپل کی نئی جنریشن ڈیوائسز کے لیے فلیگ شپ پاور سپلائی کے طور پر کام کرتے ہوئے، یہ پچھلے پرانے ماڈلز کے ساتھ بھی انتہائی مطابقت رکھتا ہے، جو ڈیوائسز کے لیے 140W PD3.1 فاسٹ چارجنگ فراہم کرتا ہے۔

چارجر اب بھی پی ایف سی + ایل ایل سی + سنکرونس اسٹیپ ڈاون کے اعلیٰ کارکردگی والے فن تعمیر کو اپناتا ہے، جس میں کمپیکٹ مجموعی ترتیب اور ٹھوس گرمی کی کھپت ڈیزائن ہے۔ بنیادی اجزاء کے لحاظ سے، اس بنیاد پر کہ کنٹرولرز اب بھی NXP، STMicroelectronics، ON Semiconductor اور Infineon سے ایک ہی پارٹ نمبر کے چپس ہیں، پاور ڈیوائسز تقریباً Infineon کی اپنی مرضی کی مصنوعات کے طور پر متحد ہیں، جس سے مجموعی حل کو مزید گہرا اور اپنی مرضی کے مطابق بنایا جائے گا، اور توانائی کی کارکردگی کی کارکردگی میں مزید بہتری کی توقع ہے۔
