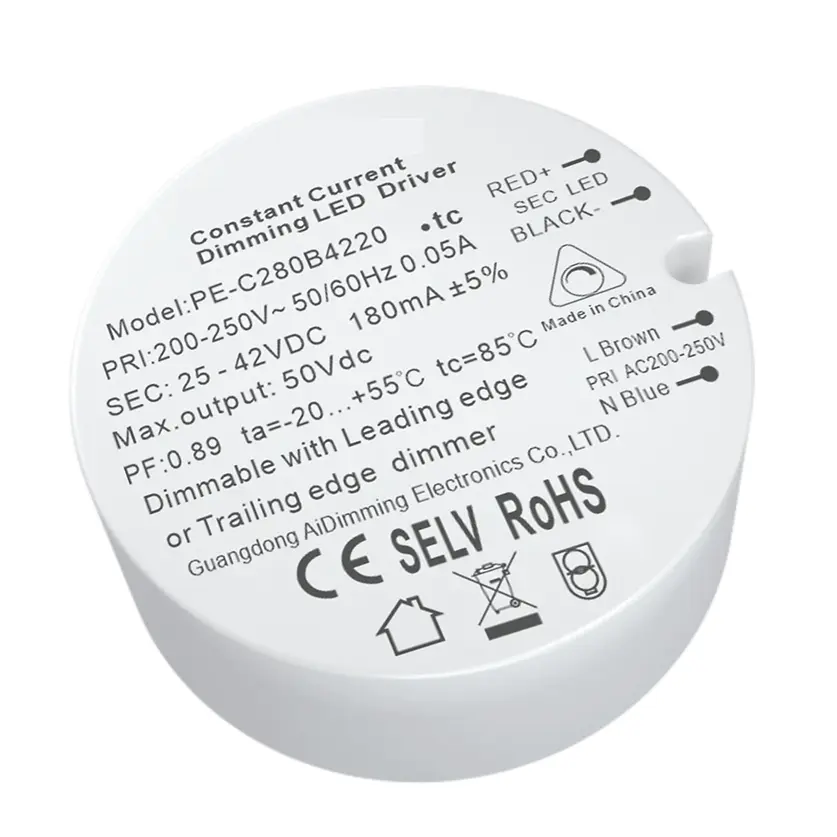

8.4W مستقل موجودہ ٹرائک ڈیمبل ایل ای ڈی ڈرائیور
  • 8.4W مستقل موجودہ ٹرائک ڈیمبل ایل ای ڈی ڈرائیور8.4W مستقل موجودہ ٹرائک ڈیمبل ایل ای ڈی ڈرائیور

8.4W مستقل موجودہ ٹرائک ڈیمبل ایل ای ڈی ڈرائیور

PE-C280 8.4W مستقل موجودہ ٹرائک ڈیمبل ایل ای ڈی ڈرائیور میں سے ایک ہے جو چین کے ماؤ فیکٹر اسٹار ویل نے اعلی پاور فیکٹر ، اعلی کارکردگی ، اعلی صحت سے متعلق ، موثر مستحکم کم نقصان والے سوئچ کنٹرول چپ کا استعمال اور اعلی کارکردگی کے اجزاء کو اعلی درجے کی آواز ، لمبی زندگی اور دیگر خصوصیات کا استعمال کیا ہے۔

انکوائری بھیجیں۔

پیشہ ور کارخانہ دار کی حیثیت سے ، اسٹار ویل آپ کو اعلی معیار کی 8.4W مستقل موجودہ ٹرائک ڈیمبل ایل ای ڈی ڈرائیور مہیا کرنا چاہے گا ، جو آر پی سی موسفٹ ڈیمر اور ایف پی سی ٹرک ڈیمر کے لئے موزوں ہے۔


تفصیلات

ماڈل

PE-C280B2435

PE-C280B4220

PE-C280B0670

PE-C280B1270

PE-C280B2430

آؤٹ پٹ

آؤٹ پٹ وولٹیج

12-24VDC

25-42VDC

2.5-6VDC

6-12 وی ڈی سی

12-24VDC

زیادہ سے زیادہ آؤٹ پٹ وولٹیج

24 وی ڈی سی

42VDC

6 وی ڈی سی

12 وی ڈی سی

24 وی ڈی سی

غیر بوجھ آؤٹ پٹ وولٹیج

27 وی ڈی سی

43 وی ڈی سی

8VDC

15 وی ڈی سی

27 وی ڈی سی

آؤٹ پٹ کرنٹ

350ma

200ma

700ma

700ma

300ma

آؤٹ پٹ پاور

4.2W ~ 8.4W

5W ~ 8.4W

1.75W ~ 4.2W

4.2W ~ 8.4W

3.6W ~ 7.2W

اسٹروب لیول

کم فلکر (8 ٪)

مدھم رینج

2 ~ 100 ٪ ，

PWM مدھم تعدد



موجودہ درستگی

± 5 ٪

لہر اور شور

= 500MV P-P

ان پٹ

مدھم انٹرفیس

ٹرائک لیڈنگ ایج/ٹریلنگ ایج

ان پٹ وولٹیج کی حد

200-250VAC

تعدد

50/60Hz

ان پٹ کرنٹ

<0.08a

<0.08a

<0.08a

<0.08a

<0.08a

پاور فیکٹر

PF> 0.9 (مکمل بوجھ پر)

PF> 0.9 (مکمل بوجھ پر)

PF> 0.88 (مکمل بوجھ پر)

PF> 0.88 (مکمل بوجھ پر)

PF> 0.88 (مکمل بوجھ پر)

thd

230vac@thd <20 ٪ (مکمل بوجھ پر)

استعداد (ٹائپ۔)

77 ٪

79 ٪

77 ٪

77 ٪

77 ٪

inrush موجودہ (ٹائپ.)

سرد اسٹارٹ 0.8a

سرد اسٹارٹ 0.8a

سرد اسٹارٹ 1.54a

سرد اسٹارٹ 0.8a

سرد اسٹارٹ 0.8a

اینٹی اضافے

L-N: 1.5KV

رساو موجودہ

<0.25MA/230VAC

ماحول

کام کرنے کا درجہ حرارت

TC: 55 ° C TC: 85 ° C.

کام کرنے والی نمی

20 ~ 95 ٪ RH ، غیر کونڈینسنگ

اسٹوریج ٹمپ ، نمی

-40 ~ 80 ° C ، 10 ~ 95 ٪ RH

عارضی قابلیت

± 0.03 ٪/° C (0-50) ° C.

کمپن

10 ~ 500Hz ، 2g 12min./1cycle ، 72 منٹ کی مدت۔ ہر ایک x ، y ، z محور کے ساتھ۔

تحفظ

زیادہ گرمی کا تحفظ

اگر پی سی بی کا درجہ حرارت ≥110 ° C ، ، آٹو صحت یاب ہو تو ذہانت سے ایڈجسٹ یا آؤٹ پٹ کو بند کرنا۔

بوجھ سے زیادہ تحفظ

جب پاور 102 ٪ کی درجہ بندی کی جائے تو آؤٹ پٹ کو بند کردیں ، آٹو صحت یاب ہوتا ہے۔

شارٹ سرکٹ تحفظ

اگر شارٹ سرکٹ ہوتا ہے تو خود بخود بند کردیں ، آٹو صحت یاب ہوجاتا ہے۔

غیر بوجھ سے بچاؤ

اگر کوئی بوجھ نہیں ہے تو آؤٹ پٹ کو بند کردیں ، جب معمول پر لوڈ کریں تو آٹو صحت یاب ہوجاتا ہے۔

حفاظت اور EMC

وولٹیج کا مقابلہ کریں

I/P-O/P: 3750VAC

تنہائی کے خلاف مزاحمت

I/P-O/P: 100MΩ/500VDC/25 ° C/70 ٪ RH

سیفٹی اسٹینارڈز

IEC/EN61347-1 ، IEC/EN61347-2-13

EMC Emision

EN55015 ، EN61000-3-2 کلاس C ، IEC61000-3-3

EMC استثنیٰ

EN61000-4-2،3،4،5،6،8،11 ، EN61547

اسٹروب ٹیسٹ کا معیار

آئی ای ای 1789

دوسرے

طول و عرض

43.2 × 0.5 ملی میٹر (D × H)

پیکنگ

بیگ پر

وزن (G.W.)

42G ± 5G


انوائس:

● ایل ای ڈی فیز کٹ ڈیمنگ ڈرائیور ، ڈیمنگ رینج 2-100 ٪

R RPC MOSFET Dimmer اور FPC Trac Dimmer کے لئے موزوں ہے

● فعال پی ایف سی

● تحفظات: شارٹ سرکٹ/اوور وولٹیج/اوور کرنٹ

● سلکا جیل ہیٹ کنڈکشن ٹکنالوجی ، قدرتی سرد ہوا

● الٹرا چھوٹا حجم

led ایل ای ڈی ہوم لائٹنگ اور تجارتی لائٹنگ کے لئے موزوں

load محفوظ نہیں بوجھ سے بچاؤ کا آلہ

● معاشی اور آسان تنصیب

world ورلڈ لائٹنگ آلات کے حفاظتی معیارات کے مطابق

class تحفظ کلاس II

● تین سال کی وارنٹی

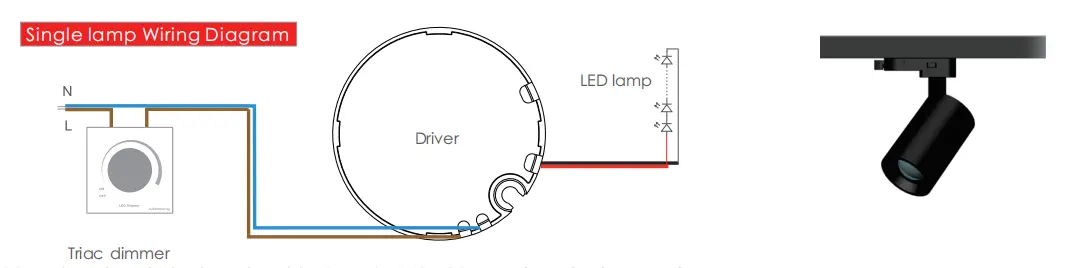

وائرنگ ڈایاگرام:

وائرنگ:

آؤٹ پٹ تار: 20AWG سرخ اور سیاہ پیویسی کیبل ، لمبائی 200-230 ملی میٹر ، تار اتارنے کی ضرورت: 5-7 ملی میٹر

ان پٹ تار: 20AW براؤن بلیو VDE ڈبل موصل تار ، لمبائی 150-160 ملی میٹر ، تار اتارنے کی ضرورت: 5-7 ملی میٹر



رہنمائی کا استعمال:

1. براہ کرم ان پٹ اور آؤٹ پٹ کے مابین فرق پر دھیان دیں ، صحیح طریقے سے رابطہ کریں ، پھر پاور آن

2. براہ کرم پہلے ڈی سی آؤٹ پٹ کا بوجھ مربوط کریں ، بجلی کی فراہمی AFER چیکنگ کھولیں۔ مستقل طور پر کیورینٹ موڈ میں ، اگر اٹوپن سرکٹ پر طاقت ہے تو ، براہ کرم بجلی کی فراہمی کو ختم کردیں اور جب تک آؤٹ پٹ ریلیز کے ذریعہ ذخیرہ شدہ الیکٹک انرجی ، یا اس کی وجہ سے ایل ای ڈی کو نقصان پہنچے۔

3. اس قسم کی بجلی کی فراہمی صرف ایل ای ڈی لیمپ اور لالٹینوں کے استعمال تک ہی محدود ہے ، ان پٹ ووٹیج رینج AC200-250V ، گرمی کی موصلیت کاٹن اور دیگر اشیاء جو مصنوعات کی گرمی کی کھپت میں رکاوٹ بناتی ہے ، جو تین سال کی مصنوعات کو تیار کرتی ہے ، نہ کہ اس پرکیاڈ آؤٹ پٹ وولٹیج کے تحت موجود مصنوعات کو ، استعمال ماحول کا درجہ حرارت -20-20-45 ڈیریز ہے ، اور سرویس ہے ، اور سرویس ہے۔ وارنٹی



غیر معمولی حالات اور علاج کے متعلقہ طریقے:

1. ایل ای ڈی لیمپ روشن نہیں ہوتا ہے جب مدھم ڈرائیور کے فرسٹ ٹائم پر منسلک ہوتا ہے ، براہ کرم اے سی ان پٹ کو ختم کردیں اور فولو کے بطور چیک کریں:۔

a) چاہے ڈی سی آؤٹ پٹ خراب رابطہ:

ب) چاہے ڈی سی آؤٹ پٹ پولریٹی الٹ ہے ، یا ایل ای ڈی بورڈ اینٹی ویلڈیڈ ہے۔

ج) چاہے اے سی ان پٹ خراب رابطہ ہے: ان ناکامیوں کو ختم کرنے کے بعد ٹیسٹ۔

2. ڈیوائس کا اچھا کنکشن ، ایل ای ڈی لائٹس ہے ، لیکن ایل ای ڈی فیکر ، براہ کرم اے سی ان پٹ کو ختم کردیں ، پھر ڈی سی آؤٹ پٹ کو چیک کریں۔

a) زیادہ بوجھ.اڈر بوجھ۔

ب) چاہے پیرامیٹرز اور اصل پیرامیٹرز میچ ہوں۔

Please. براہ کرم ہم سے سخت بات چیت کریں اگر آپ کے استعمال میں کوئی سوالات ہیں تو ، ہم آپ کے ساتھ مسائل کو حل کرنے کی پوری کوشش کریں گے۔
