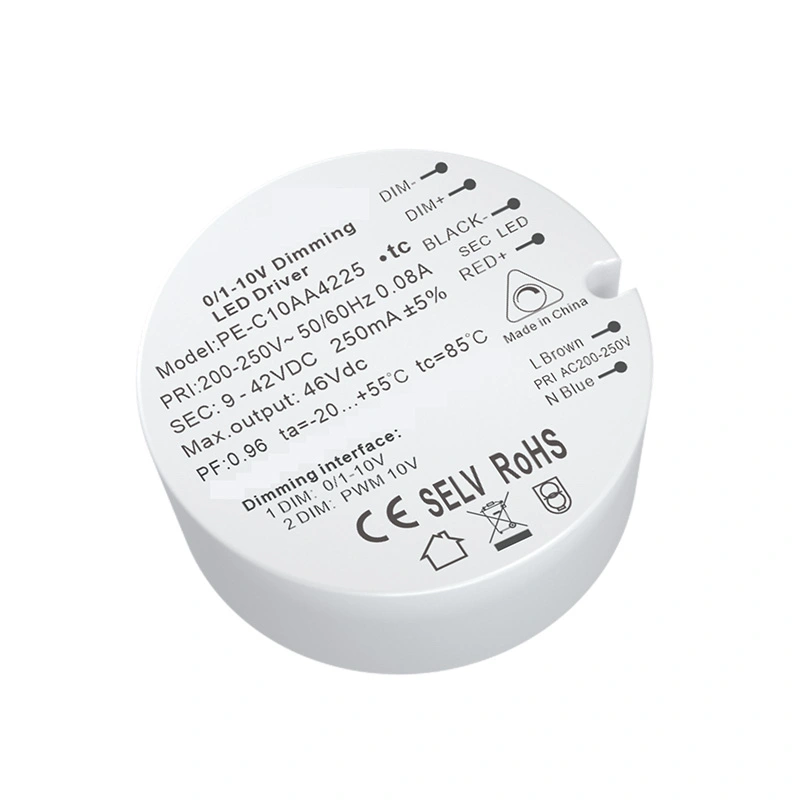

10W مستقل موجودہ 0-10V ڈیمبل ایل ای ڈی ڈرائیور
  • 10W مستقل موجودہ 0-10V ڈیمبل ایل ای ڈی ڈرائیور10W مستقل موجودہ 0-10V ڈیمبل ایل ای ڈی ڈرائیور

10W مستقل موجودہ 0-10V ڈیمبل ایل ای ڈی ڈرائیور

چین کے سرکردہ سپلائرز کی حیثیت سے ، ہم اسٹار ویل 10W مستقل 0-10V ڈیمبل ایل ای ڈی ڈرائیوروں کو بلک میں پیش کرتے ہیں ، جس میں معیار کی کارکردگی کو بہترین تعمیر کے ساتھ ملایا جاتا ہے۔ PE-C10 چمک کو کنٹرول کرنے کے لئے سگنل کنٹرول اور 0 / 1-10V سگنل کو اپناتا ہے۔ استعمال ہونے والے خام مال پہلی لائن برانڈز ہیں۔ درآمد شدہ چپ میں کوئی اسٹروبوسکوپک ڈمنگ ڈیزائن نہیں ہے ، جو مارکیٹ انٹیلیجنٹ ڈیمنگ سسٹم پر متعدد مصنوعات سے میل کھاتا ہے۔ پی ڈبلیو ایم ڈیمنگ آؤٹ پٹ ایل ای ڈی کی چمک کو کنٹرول کرتا ہے ، چمک کو درست طریقے سے کنٹرول کرتا ہے ، اور رنگین درجہ حرارت کو مدھم کرنے کا انحراف چھوٹا ہے۔
الیکٹرانک کو اجزاء کی گرمی کا توازن زیادہ مستحکم بنانے کے لئے سیلیکا جیل ہیٹ ہیٹیشن کا عمل داخلی طور پر اپنایا جاتا ہے۔

انکوائری بھیجیں۔

10W مستقل موجودہ 0-10V ڈیمبل ایل ای ڈی ڈرائیور کے قابل اعتماد سپلائرز کی تلاش ہے؟ اسٹار ویل چین میں اپنی فیکٹری سے بلک مقدار پیش کرتا ہے ، جس میں عمدہ ڈیزائن اور مستقل معیار پر توجہ دی جاتی ہے۔

ہمارا 10W مستقل موجودہ 0-10V ڈیمبل ایل ای ڈی ڈرائیور داخلی طور پر سلیکون تھرمل کنڈکٹو ٹیکنالوجی کا استعمال کرتا ہے ، جو الیکٹرانک اجزاء کے زیادہ مستحکم تھرمل توازن کی اجازت دیتا ہے۔


تفصیلات

ماڈل

PE-C10AA42

PE-C10ra

آؤٹ پٹ

آؤٹ پٹ وولٹیج

25-42VDC

25-42VDC

زیادہ سے زیادہ آؤٹ پٹ وولٹیج

42VDC

42VDC

غیر بوجھ آؤٹ پٹ وولٹیج

46VDC

46VDC

آؤٹ پٹ کرنٹ

250ma (150-250ma)

250ma (150-250ma)

آؤٹ پٹ پاور

2.25W ~ 10.5W

2.25W ~ 10.5W

اسٹروب لیول

فلکر مفت

مدھم رینج

0 ~ 100 ٪ ، 0.03 ٪ سے مدھم ہے

PWM مدھم تعدد

> 3600Hz

موجودہ درستگی

± 5 ٪

پاور ڈاؤن موڈ

فعال سگنل ، کوئی سگنل تک رسائی نہیں ، زیادہ سے زیادہ سیٹ موجودہ آؤٹ پٹ

ان پٹ

مدھم انٹرفیس

0-10V 1-10V 10VPWM سگنل انٹرفیس موجودہ <0.1mA (PE-C10RA کے لئے 100K پوٹینومیٹر)

ان پٹ وولٹیج کی حد

200-250VAC

تعدد

50/60Hz

ان پٹ کرنٹ

<0.06a AC230V

پاور فیکٹر

PF> 0.96/230V

thd

230vac@thd <4 ٪ (مکمل بوجھ پر)

استعداد (ٹائپ۔)

78 ٪

inrush موجودہ (ٹائپ.)

کولڈ اسٹارٹ 20a@230vac

اینٹی اضافے

L-N: 1.5KV

رساو موجودہ

<0.25MA/230VAC

ماحول

کام کرنے کا درجہ حرارت

ٹی اے: 55 ° C TC: 80 ° C.

کام کرنے والی نمی

20 ~ 95 ٪ RH ، غیر کونڈینسنگ

اسٹوریج ٹمپ ، نمی

-40 ~ 80 ° C ° ، 10 ~ 95 ٪ RH

عارضی قابلیت

± 0.03 ٪/° C (0-50) ° C.

کمپن

10 ~ 500Hz ، 2g 12min./1cycle ، 72 منٹ کی مدت۔ ہر ایک x ، y ، z محور کے ساتھ۔

تحفظ

زیادہ گرمی کا تحفظ

اگر پی سی بی کا درجہ حرارت ≥110 ° C ، ، آٹو صحت یاب ہو تو ذہانت سے ایڈجسٹ یا آؤٹ پٹ کو بند کرنا۔

بوجھ سے زیادہ تحفظ

جب پاور 102 ٪ کی درجہ بندی کی جائے تو آؤٹ پٹ کو بند کردیں ، آٹو صحت یاب ہوتا ہے۔

شارٹ سرکٹ تحفظ

اگر شارٹ سرکٹ ہوتا ہے تو خود بخود بند کردیں ، آٹو صحت یاب ہوجاتا ہے۔

غیر بوجھ سے بچاؤ

آؤٹ پٹ مستقل وولٹیج۔

حفاظت اور EMC

وولٹیج کا مقابلہ کریں

I/P-O/P: 3750VAC

تنہائی کے خلاف مزاحمت

I/P-O/P: 100MΩ/500VDC/25 ° C/70 ٪ RH

حفاظتی معیارات

IEC/EN61347-1 ، IEC/EN61347-2-13

EMC اخراج

EN61000-3-2 کلاس C ، IEC61000-3-3

EMC استثنیٰ

EN61000-4-2،3،4،5،6،8،11 ، EN61547

اسٹروب ٹیسٹ کا معیار

آئی ای ای 1789

دوسرے

طول و عرض

D43.2 × 20.5 ملی میٹر (L × W × H)

پیکنگ

پیئ بیگ

وزن (G.W.)

42G ± 5G

ریمارکس

1. PE-C10AA اور PE-C10RA کے درمیان فرق: PE-C10AA 0-10V / 1-10V / PWM DIMMING ہے ، اور PE-C10RA 100K متغیر مزاحمت کے لئے ایک خصوصی ڈمنگ ہے 2. ماپا پیرامیٹرز 25 ڈگری کے ان پٹ 230V AC ماحول کے تحت کئے جاتے ہیں 3. مستقل بجلی کی فراہمی ، غیر مدھم حالت میں ، آؤٹ پٹ موجودہ زیادہ سے زیادہ سیٹ ویلیو ہے 4. چراغ سے منسلک وولٹیج بجلی کی فراہمی کے نشان زدہ وولٹیج کی حد میں ہوگا 5. یہ مصنوع اندرونی درجہ حرارت کو متوازن کرنے اور مصنوع کی حفاظت اور وشوسنییتا کو یقینی بنانے کے لئے گرمی کی ترسیل سلکا جیل گرمی کی کھپت کے عمل کو اپناتا ہے 6. سگنل لائن کا ٹیسٹ فاصلہ: 1.5M2 شیلڈڈ لائن ، 200 میٹر 40 بجلی کی فراہمی کے ساتھ۔ فاصلے کے عنصر کی وجہ سے ، فاصلہ لمبا ہو گیا ہے ، اور کنٹرول کی تعداد کم ہوجائے گی۔ سگنل لائن کی لمبائی یہ ہے کہ اضافہ سگنل کا باعث بنے گا توجہ ، لہذا کنٹرول کے فاصلے میں اضافے کے ساتھ قابل کنٹرول لیمپ کی تعداد کم ہوجائے گی



چربی:

1.0-10V/1-10V مستقل موجودہ ڈیمبل ایل ای ڈی ڈرائیور

2. ان پٹ وولٹیج: 200V-2550V @ 50/60Hz

3. آؤٹ پٹ وولٹیج: 25-42VDC

ڈیجیٹل کنٹرول آؤٹ پٹ بغیر اسٹروبوسکوپک کے اختیار کیا جاتا ہے

3. قدرتی ہوا کی ٹھنڈک ، نمی کا ثبوت ، حرارت کی ترسیل اور سلکا جیل گرمی کی کھپت کا عمل 4۔ الٹرا چھوٹے حجم ڈیزائن

5. ایک سے زیادہ تحفظ کا فنکشن

6. گرمی کا انعقاد سلکا جیل میں گرمی کی کھپت اور درجہ حرارت کی مزاحمت زیادہ ہوتی ہے

7. کوئی فلکر ڈیزائن نہیں ہے



درخواست:

1. ایل ای ڈی لائٹ ماخذ

2. ولا ذہین لائٹنگ

3. وائرلیس ذہین لائٹنگ سسٹم تک رسائی حاصل کی جاسکتی ہے

4. میوزیم لائٹنگ

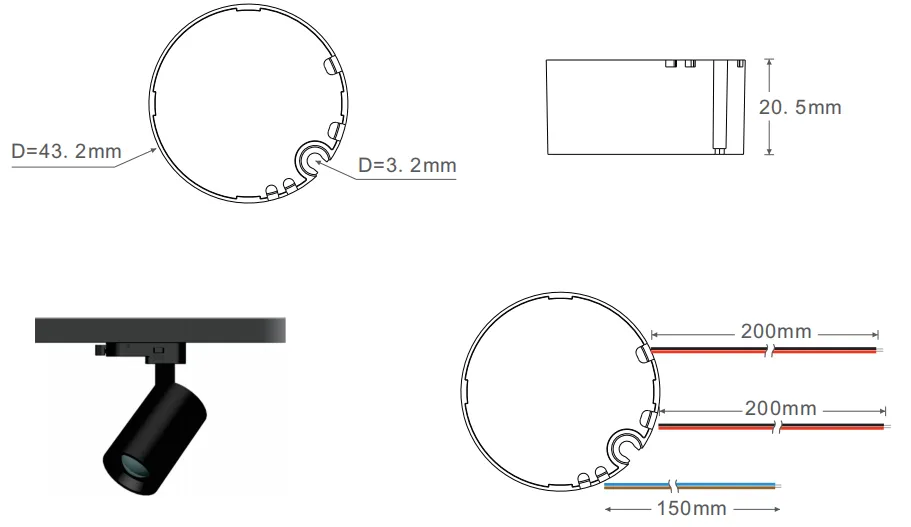

طول و عرض:

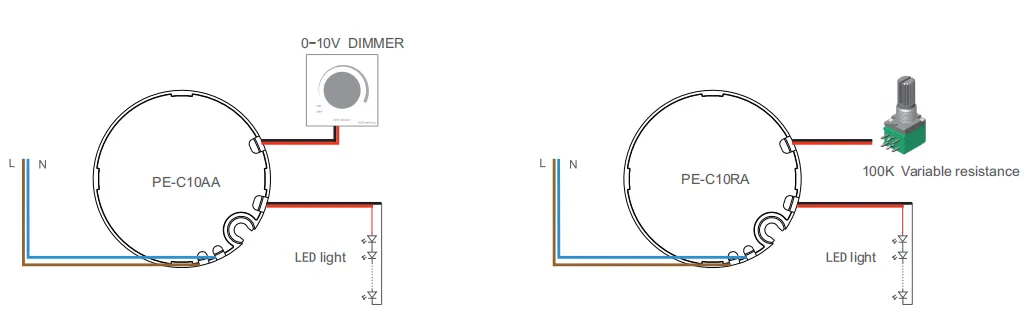

وائرنگ:

استعمال کے لئے ہدایات:

مصنوعات کا ان پٹ ٹرمینل AC Live Line L اور صفر لائن N کے ساتھ منسلک ہوتا ہے ، اور آؤٹ پٹ ٹرمینل مصنوع کی شناخت کے مطابق وائرڈ ہوتا ہے۔ مثبت اور منفی قطبوں پر دھیان دیں۔

1. جب اس بجلی کی فراہمی کا استعمال کرتے ہو تو ، براہ کرم ان پٹ اینڈ اور آؤٹ پٹ اختتام کو ممتاز کرنے کے لئے توجہ دیں۔ براہ کرم صحیح طریقے سے تار اور بجلی کی جانچ پڑتال کے بعد ہی۔

2. براہ کرم پہلے ڈی سی آؤٹ پٹ پر بوجھ کو مربوط کریں ، اس بات کی تصدیق کریں کہ یہ درست ہے ، اور پھر بجلی کی فراہمی کو مربوط کریں۔

3. مصنوعات کی ان پٹ وولٹیج کی حد AC20-250V ہے ، جو مخصوص بوجھ کی حد کے اندر استعمال ہوتی ہے اور محیطی درجہ حرارت - 20 سے + 55 ہے ، ماحول میں جو مصنوعات کی خدمت کے حالات کو پورا کرتا ہے ،

پروڈکٹ کو 3 سالہ مفت وارنٹی حاصل ہے۔ استعمال کے دوران عام مسائل کے حل:

1. جب طاقت سے چلنے پر پروڈکٹ کام نہیں کرتی ہے: 1۔ چیک کریں کہ آیا پریشر لائن مناسب طریقے سے جڑی ہوئی ہے ، یا نہیں ،

2. چاہے سگنل کنٹرول لائن درست ہے ،

3. چاہے ان پٹ اور آؤٹ پٹ غلط طریقے سے جڑے ہوئے ہوں

4. چیک کریں کہ آیا سگنل لائن مختصر سرکٹ ہے (چاہے منقطع ہونے پر سگنل لائٹ آن کی جاسکے)۔

2. چونکہ بجلی کی فراہمی کو کم وولٹیج لائن نمبر کے ذریعہ کنٹرول کیا جاتا ہے ، لہذا شیلڈڈ سگنل لائنز کو زیادہ سے زیادہ استعمال کیا جائے گا

کنٹرول کی مقدار اور فاصلے کو یقینی بنانے کے لئے اصل استعمال میں ممکن ہے۔



0-10V اور 1-10V کے درمیان فرق:

مصنوعات کا ان پٹ ٹرمینل AC Live Line L اور صفر لائن N کے ساتھ منسلک ہوتا ہے ، اور آؤٹ پٹ ٹرمینل مصنوع کی شناخت کے مطابق وائرڈ ہوتا ہے۔ مثبت اور منفی قطبوں پر دھیان دیں۔

1. جب اس بجلی کی فراہمی کا استعمال کرتے ہو تو ، براہ کرم ان پٹ اینڈ اور آؤٹ پٹ اختتام کو ممتاز کرنے کے لئے توجہ دیں۔ براہ کرم تار

صحیح طریقے سے اور صرف جانچ پڑتال کے بعد بجلی۔

2. براہ کرم پہلے ڈی سی آؤٹ پٹ پر بوجھ کو مربوط کریں ، اس بات کی تصدیق کریں کہ یہ درست ہے ، اور پھر بجلی کی فراہمی کو مربوط کریں۔

3. مصنوعات کی ان پٹ وولٹیج کی حد AC20-250V ہے ، جو مخصوص بوجھ کی حد میں استعمال ہوتی ہے اور محیطی درجہ حرارت - 20 سے + 55 ہے ،

ماحول میں جو مصنوعات کی خدمت کے حالات کو پورا کرتا ہے ، مصنوعات کو 3 سال کی مفت وارنٹی حاصل ہے۔

استعمال کے دوران عام مسائل کے حل:

1. جب طاقت سے چلنے پر پروڈکٹ کام نہیں کرتی ہے: 1۔ چیک کریں کہ آیا پریشر لائن مناسب طریقے سے جڑی ہوئی ہے ، یا نہیں ،

2. چاہے سگنل کنٹرول لائن درست ہے ،

3. چاہے ان پٹ اور آؤٹ پٹ غلط طریقے سے جڑے ہوئے ہوں

4. چیک کریں کہ آیا سگنل لائن مختصر سرکٹ ہے (چاہے منقطع ہونے پر سگنل لائٹ آن کی جاسکے)۔

2. چونکہ بجلی کی فراہمی کم وولٹیج لائن نمبر کے ذریعہ کنٹرول کی جاتی ہے ، لہذا شیلڈڈ سگنل لائنز زیادہ سے زیادہ استعمال کی جائیں گی

کنٹرول کی مقدار اور فاصلے کو یقینی بنانے کے لئے اصل استعمال میں جتنا ممکن ہو۔
