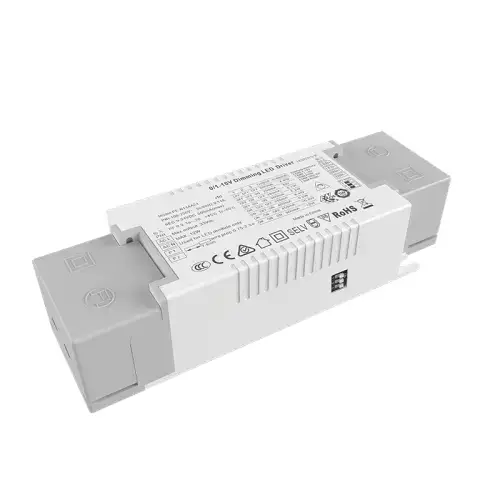

10W مستقل موجودہ 0/1-10V CCT DIMMABLE LED ڈرائیور

اسٹار ویل فیکٹری کا اعلی معیار 10W مستقل موجودہ 0/1-10V سی سی ٹی ڈیمبل ایل ای ڈی ڈرائیور دو چینل سگنل کنٹرول کو اپنایا گیا ہے ، ایک چینل چمک کو کنٹرول کرنے کے لئے 0/1-10V ہے ، دوسرا چینل رنگین درجہ حرارت کو کنٹرول کرنے کے لئے 0/1-10V ہے ، سی پی یو مدھم وکر کو کنٹرول کرتا ہے ، اور مخلوط تعدد کنٹرول۔

انکوائری بھیجیں۔

پیشہ ور کارخانہ دار کی حیثیت سے ، اسٹار ویل آپ کو اعلی معیار 10W مستقل موجودہ 0/1-10V CCT DIMMABLE LED ڈرائیور فراہم کرنا چاہے گا۔ چمک کے بارے میں بصری تاثر کو حاصل کرنے کے ل used ، استعمال ہونے والے خام مال پہلی لائن برانڈز ، درآمد شدہ چپ الٹرا ڈیمنگ ڈیزائن ہیں ، جو رنگ کے درجہ حرارت کے عین مطابق کنٹرول ، الٹرا چھوٹے سائز کے ڈیزائن پر متعدد ذہین ڈممنگ سسٹم سے ملتے ہیں ، الٹرا چھوٹے سائز کا ڈیزائن (اگر نظام ایک ہی وقت میں چمک کے دو چینلز کے ساتھ ایک مخلوط رنگ درجہ حرارت کا موڈ ہے تو ، اس کو پروگرام کو اپنی مرضی کے مطابق بنانے کی ضرورت ہے)۔

تفصیلات

ماڈل		PE-FN10ACA42	PE-FN20ACA42
آؤٹ پٹ	آؤٹ پٹ وولٹیج	9-42VDC 9-41VDC 9-37VDC 9-33VDC 9-28VDC	9-42VDC
	زیادہ سے زیادہ آؤٹ پٹ وولٹیج	42VDC	42VDC
	غیر بوجھ آؤٹ پٹ وولٹیج	45 وی ڈی سی	45 وی ڈی سی
	آؤٹ پٹ کرنٹ	120/180/200/240/270/300/350ma	200/250/280/300/350/400/450/500ma
	آؤٹ پٹ پاور	1.5W ~ 9.8W	2W ~ 21W
	اسٹروب لیول	کوئی ٹمٹماہٹ نہیں
	مدھم رینج	0 ~ 100 ٪ ， ایل ای ڈی اسٹارٹ 0.03 ٪ ممکن ہے۔
	PWM مدھم تعدد	> 3600Hz
	موجودہ درستگی	± 5 ٪
	پاور ڈاؤن موڈ	کوئی سگنل زیادہ سے زیادہ چمک آؤٹ پٹ نہیں ہے
ان پٹ	مدھم انٹرفیس	0-10V 1-10V سگنل انٹرفیس موجودہ <2ma
	ان پٹ وولٹیج کی حد	200-250VAC
	تعدد	50/60Hz
	ان پٹ کرنٹ	<0.045A AC230V	<0.055a AC230V
	پاور فیکٹر	PF> 0.94/230V AC (مکمل بوجھ پر)	PF> 0.95/230V AC (مکمل بوجھ پر)
	thd	230vac@thd <14 ٪ (مکمل بوجھ پر)
	افادیت (ٹائپ۔)	81 ٪	86 ٪
	inrush موجودہ (ٹائپ.)	کولڈ اسٹارٹ 25 اے@230vac
	اینٹی اضافے	L-N: 1.8KV
	رساو موجودہ	<0.25MA/230VAC
ماحول	کام کرنے کا درجہ حرارت	ٹی اے: 45 ° C TC: 80 ° C.
	کام کرنے والی نمی	20 ~ 95 ٪ RH ، غیر کونڈینسنگ
	اسٹوریج ٹمپ ، نمی	-40 ~ 80 ° C ، 10 ~ 95 ٪ RH
	temp.coeffience	± 0.03 ٪/° C (0-50) ° C.
	کمپن	10 ~ 500Hz ، 2g 12min./1cycle ، 72 منٹ کی مدت۔ ہر ایک x ، y ، z محور کے ساتھ۔
تحفظ	زیادہ گرمی کا تحفظ	اگر پی سی بی کا درجہ حرارت ≥110 ° C ، ، آٹو صحت یاب ہو تو ذہانت سے ایڈجسٹ یا آؤٹ پٹ کو بند کرنا۔
	بوجھ سے زیادہ تحفظ	جب پاور 102 ٪ کی درجہ بندی کی جائے تو آؤٹ پٹ کو بند کردیں ، آٹو صحت یاب ہوتا ہے۔
	شارٹ سرکٹ تحفظ	اگر شارٹ سرکٹ ہوتا ہے تو خود بخود بند کردیں ، آٹو صحت یاب ہوجاتا ہے۔
	غیر بوجھ سے بچاؤ	آؤٹ پٹ مستقل وولٹیج۔
حفاظت & emc	وولٹیج کا مقابلہ کریں	I/P-O/P: 3750VAC
	تنہائی کے خلاف مزاحمت	I/P-O/P: 100MΩ/500VDC/25 ° C/70 ٪ RH
	حفاظتی معیارات	IEC/EN61347-1 ، IEC/EN61347-2-13
	EMC اخراج	/
	EMC استثنیٰ	/
	اسٹروب ٹیسٹ کا معیار	آئی ای ای 1789
دوسرے	طول و عرض	130 × 37 × 22.6 ملی میٹر (L × W × H)
	پیکنگ	پیئ بیگ
	وزن (G.W.)	85g ± 10g

چربی:

1. ایک سے زیادہ مدھم اور رنگین ملاپ انٹرفیس 2.0/1-10V چمک ایڈجسٹمنٹ ، رنگ ملاپ کا درجہ حرارت

3. اسٹروبوسکوپک کے بغیر ڈیجیٹل کنٹرول آؤٹ پٹ

4. AC ان پٹ 200-250V رینج

5. قدرتی ہوا کی ٹھنڈک ، نمی کا ثبوت ، گرمی کا انعقاد سلیکون گرمی کی کھپت کا عمل

6. گہری مدھم ڈیزائن

7. متعدد تحفظ کے افعال

8. کریمپنگ ڈیزائن ، آسان اور تیز

درخواست:

1. ایل ای ڈی ڈبل رنگین روشنی کا ماخذ

2. ولا ذہین لائٹنگ

3. وائرلیس ذہین لائٹنگ سسٹم تک رسائی حاصل کی جاسکتی ہے

4. میوزیم لائٹنگ

5. اعلی آخر تجارتی لائٹنگ

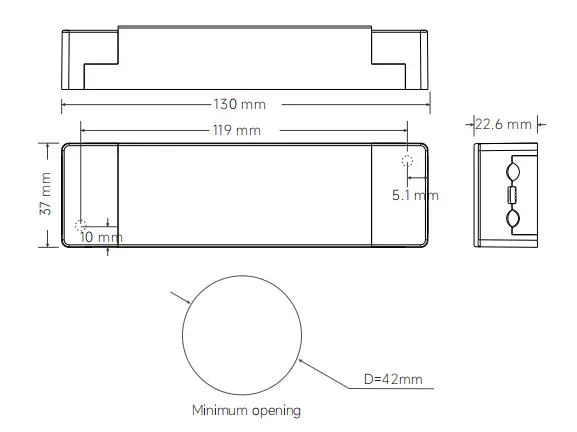

طول و عرض:

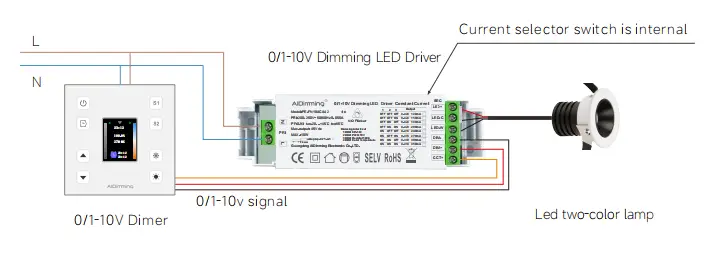

وائرنگ:

1۔ ان پٹ ٹرمینل وائرنگ: وائر گیج 22 اے ڈبلیو جی -14 اے ڈبلیو جی (0.5 ملی میٹر 2-1.5 ملی میٹر 2) کے لئے موزوں ہے ، اتارنے کے لئے 9-10 ملی میٹر ٹن کی ضرورت ہوتی ہے

2. آؤٹ پٹ ٹرمینل وائرنگ: وائر گیج 22 اے ڈبلیو جی -12 اے ڈبلیو جی (0.5 ملی میٹر 2-1.5 ملی میٹر 2) کے لئے موزوں ، اتارپائی کے لئے 6-7 ملی میٹر ٹن کی ضرورت ہوتی ہے

3. آؤٹ پٹ ٹرمینل وائرنگ: آؤٹ پٹ ایل ای ڈی کا مثبت قطب عام ٹرمینل ہے ، اور تین تار ایل ای ڈی کین کر سکتے ہیں

مثبت کھمبے میں سے کسی ایک سے جڑے رہیں۔

استعمال کے لئے ہدایات:

جب تک کہ دوسری صورت میں اس کی وضاحت نہیں کی جاتی ہے ، تمام وضاحتیں اور پیرامیٹرز 230VAC ان پٹ ، ریٹیڈ بوجھ اور 25 ℃ محیط پر ماپا جاتا ہے

درجہ حرارت

اس پروڈکٹ میں ان پٹ پر ایک پریس لائن کیپ ہے ، جس میں خود تالے لگانے والے کلیمپنگ کے ساتھ ، اسے سکریو ڈرایور کے ساتھ کھولا جاسکتا ہے ، پھر آپ

AC لائن L اور null چونے N کے ساتھ منسلک ان پٹ ٹرمینل دیکھیں گے ، آؤٹ پٹ ٹرمینل A کے مطابق A

پروڈکٹ لیبل ، مثبت اور منفی قطب پر نوٹس کریں۔

** 1: براہ کرم ان پٹ اور آؤٹ پٹ کے درمیان فرق پر توجہ دیں ، صحیح طریقے سے رابطہ کریں ، پھر بجلی پر چلیں

** 2: براہ کرم پہلے ڈی سی آؤٹ پٹ کا بوجھ مربوط کریں ، جانچ پڑتال کے بعد ڈرائیور کو کھولیں۔ مستقل موجودہ موڈ میں ، اگر طاقت ہے

اوپن سرکٹ پر ، براہ کرم ڈرائیور کو بند کردیں اور آؤٹ پٹ کے ذریعہ بجلی کی توانائی تک ایل ای ڈی سے رابطہ نہیں کرسکتی ہیں

رہائی ، یا اس سے ایل ای ڈی کو نقصان ہوسکتا ہے۔

** 3. اس قسم کا ڈرائیور صرف ایل ای ڈی لیمپ کے استعمال تک ہی محدود ہے ، ان پٹ وولٹیج کی حد AC200-250V ہے ، گرمی کی موصلیت

روئی اور دیگر آئٹمز جو مصنوعات کی گرمی کی کھپت میں رکاوٹ ڈالتی ہیں ، جو مخصوص کے تحت مصنوعات کے مطابق ہوتی ہیں

آؤٹ پٹ وولٹیج ، موجودہ رینج ، استعمال ماحول کا درجہ حرارت -20-45 ڈگری ہے ، اور سطح اس کا احاطہ نہیں کرسکتی ہے

ماحول کے حالات ، اس پروڈکٹ کو 5 سال کی مفت وارنٹی حاصل ہے۔

1. ایل ای ڈی لیمپ روشن نہیں ہوتا ہے جب پہلی بار مدھم ڈرائیور مربوط ہوتا ہے ، براہ کرم AC ان پٹ کو بند کردیں اور چیک کریں

جیسا کہ مندرجہ ذیل:

1) چاہے ڈی سی آؤٹ پٹ خراب رابطہ ہو۔

2) چاہے ڈی سی آؤٹ پٹ پولریٹی الٹ ہے ، یا ایل ای ڈی بورڈ اینٹی ویلڈیڈ ہے۔

3) چاہے AC ان پٹ خراب رابطہ ہے ، ان ناکامیوں کو ختم کرنے کے بعد ٹیسٹ ؛

2. ڈیوائس کا اچھا کنکشن ، ایل ای ڈی لائٹس ہے ، لیکن ایل ای ڈی فلکر ، براہ کرم AC ان پٹ کو بند کردیں اور مندرجہ ذیل کے طور پر چیک کریں:

1) .یہ یا نہیں پیرامیٹرز اور اصل پیرامیٹرز میچ۔

2) .مجھے ہم سے بروقت بات چیت کریں اگر آپ کے استعمال میں کوئی سوالات ہیں تو ، ہم آپ کے ساتھ مسائل کو حل کرنے کی پوری کوشش کریں گے۔

0-10V اور 1-10V کے درمیان فرق:

1. جب 0 / 10V ڈیمر کو زیادہ سے زیادہ 10V میں ایڈجسٹ کیا جاتا ہے تو ، آؤٹ پٹ کرنٹ بجلی کی پیداوار کے 100 ٪ تک پہنچ جائے گا ، اور چمک 100 ٪ تک پہنچ جائے گی۔ جب 0-10V ڈیمر کو 0V میں ایڈجسٹ کیا جاتا ہے تو ، موجودہ ہوگا

کم سے کم ، اور روشنی بند کردی جائے گی۔ جب 1-10V ڈمنگ کو 1V میں ایڈجسٹ کیا جاتا ہے تو ، موجودہ کم سے کم ہوتا ہے اور روشنی بند ہوجاتی ہے۔

2. 0-10V اور 1-10V ڈممنگ کے درمیان فرق: مختلف آغاز اور بند وولٹیج ، 0-10V 0.7V پر ہے ،

(من چمک) 1-10V 1.2V (کم سے کم چمک) پر ہے۔

3. ڈیجیٹل ڈیمنگ ڈرائیور 0-10V اور 1-10V ڈیمنگ خود کار طریقے سے شناخت دو مدھم طریقوں۔

4. ایک ہی وقت میں وہی سگنل سرکٹ روشنی اور تاریک کو کنٹرول کرتا ہے۔

5. ڈیممر (ڈیمنگ سسٹم) کو 0-10V اور 1-10V ڈیمنگ سگنلز میں تقسیم کیا گیا ہے۔

6. ڈیمنگ مطابقت سگنل لائن کے کنٹرول فاصلے اور کنٹرول بجلی کی فراہمی کی تعداد سے متعلق ہے۔

اگر تعداد بہت بڑی ہے یا سگنل لائن بہت لمبی ہے تو ، مسائل جیسے کم ایڈجسٹ نہیں ہوسکتے ہیں اور ایڈجسٹ نہیں ہوسکتے ہیں۔
